Правила эксплуатации сцепления Калины
Когда нужна замена
Как заменить и отрегулировать трос сцепления на ВАЗ 1117-ВАЗ 1119?
Технические рекомендации по регулировке сцепления на Lada Kalina
- Диагностика неисправностей сцепления
  - Необходимые инструменты
  - Этапы
Процесс замены троса
Замена и регулировка троса сцепления на калине
Процесс замены
- Необходимые инструменты
- Этапы
Без шума и пыли: как правильно отрегулировать сцепление на универсале Калина самостоятельно?
Пошаговая замена тросика сцепления Лады Калина:
Как заменить и отрегулировать трос сцепления на ВАЗ 1117-ВАЗ 1119?
Выводы

Правила эксплуатации сцепления Калины

Здоровье вашего автомобиля напрямую зависит от того, как вы о нем заботитесь и насколько хорошо знаете элементарные правила поведения за рулем. Вот почему у бережливого хозяина ВАЗ 1-й модели может сохраняться в идеальном состоянии десятилетиями, а у лихого гонщика, который не удосуживается даже проверить масло, отличный автомобиль выходит из строя уже через год.

Итак, что нужно знать водителю, который хотел бы стать другом своему автомобилю?

Сцепление следует включать плавно, а выключать резко.
Во время движения передачи включаются более быстро, чем первая, но ни в коем случае не с бросками.
Никогда не держите автомобиль на подъеме на пробуксовке, лучше вспомните о стояночном тормозе.
Когда зима приносит с собой суровые морозы и ледяные ветра, автомобилю приходится непросто: масло в моторе загустевает, поэтому стартер не в состоянии провернуть первичный вал коробки. Вот почему недопустимо запускать двигатель с включенным сцеплением. Только с выключенным или тогда, когда мотор немного прогреется и вы услышите его здоровое урчание. Если мотор вдруг заглох, нужно прогреть его еще немного.
Некоторые новички ездят на Ладе Калине с прижатой педалью сцепления. Это одна из грубейших ошибок, которая и приводит к быстрой поломке. Левую ногу нужно держать рядом с педалью, но не на ней. Это все-таки не подставка для ног.

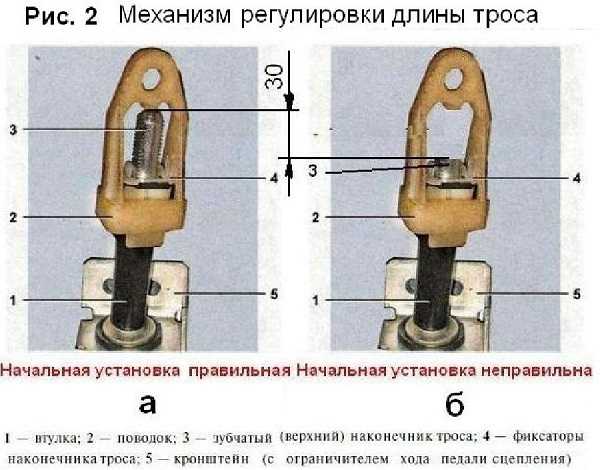

Правильная и неправильная регулировка троса

Когда нужна замена

Как отрегулировать свободный ход педали сцепления?

Разумеется, тросик придется менять в любом случае, когда он рвется. Но до этого лучше дело не доводить – задумайтесь о ремонте, когда заметите, что наконечник начал лохматиться. Даже пара оборвавшихся проволочек серьезно уменьшает крепость элемента. Также о замене стоит подумать при существенном стирании пластиковой оболочки.

Следует понимать, что тросик сцепления, установленный в Ладе Калина, понемногу растягивается, даже если владелец автомобиля водит ее очень аккуратно. В конечном итоге он разболтается настолько, что водитель однажды просто не сможет переключить передачу.

О том, что с тросиком не все в порядке, говорят следующие признаки:

при активации сцепления раздаются нехарактерные звуки;
передачи переключаются с трудом;
педаль проваливается;
сцепление не деактивируется полностью;
ослабевает тяга.

При наличии хоть одного из приведенных симптомов стоит задуматься о техосмотре и далее по обстоятельствам – осуществлении замены или регулировке.

Как заменить и отрегулировать трос сцепления на ВАЗ 1117-ВАЗ 1119?

Как отрегулировать свободный ход педали сцепления

Снятие: 1) Сперва находясь в салоне автомобиля, доберитесь до педали сцепления и снимите упор оболочки троса с кронштейна педали, делается это очень просто, а именно берётся гаечный ключ и с его помощью выворачивается гайка крепления упора (см. фото 1), как только гайка будет вывернута, упор снимается со шпильки кронштейна (см. фото 2), после чего у вас появляется доступ к пальцу сцепления с которого нужно будет плоскогубцами или отвёрткой снять стопор (см. фото 3), после того как стопор будет снят, снимите с этого же пальца корпус механизма компенсации износа накладок ведомого диска (см. фото 4).

2) Теперь с пальца педали сцепления рукой снимите пластмассовую втулку (см. фото 1), проверьте её состояние, она не должна быть деформирована или сильно изношена, в противном случае произведите её замену на новую втулку (Перед установкой новой втулки, смажьте её смазкой Литол-24 или ЛСЦ-15), затем выньте резиновый уплотнитель оболочки троса из отверстия которое он закрывает (см. фото 2), следом выходите из автомобиля и перебирайтесь в подкапотное пространство автомобиля к коробки, добравшись до неё потяните за наконечник троса сцепления вперёд и тем самым выведите его из зацепления с вилкой (см. фото 3) и после чего отверните поводок и снимите его с наконечника троса как это на четвёртой фотографии показано.

3) И в завершение выньте трос из кронштейна на коробке, сразу отметим тот факт что кронштейн на Ладах Калинах идёт цельной а не разрезной как показан на фото ниже (На фото ниже просто другой автомобиль изображён и там не кронштейн, а вилка сцепления показана), так вот из этого отверстия трос нужно будет вывести (Трос указан синей стрелкой) в сторону салона автомобиля (В сторону которая зелёной стрелкой указана) и в связи с чем Вы, выведите в салон автомобиля весь трос из подкапотного пространства и тем самым полностью снимите его с автомобиля (При выведении троса, направляющую втулку оболочки троса сцепления извлеките).

Установка: Установка нового троса начинается с салона, если быть более точнее то в начале трос просунуть из салона в подкапотное пространство будет нужно и потом находясь в салоне, корпус механизма компенсации износа накладок ведомого диска сцепления одеть придётся на палец сцепления и закрепить его стопорной скобой, после закрепления упор оболочки троса установить на своё место нужно будет и резиновый уплотнитель оболочки троса в отверстие заправить находясь в салоне автомобиля и уже после чего можно в подкапотное пространство перебираться, где трос через кронштейн просунуть нужно будет (см. фото 1) и установить направляющую втулку оболочки троса, когда втулка будет установлена, на нижний наконечник троса сцепления закручивается поводок, при этом он должен быть закручен таким образом, чтобы наконечник троса выступал относительно торца поводка на 0-1 мм, добившись этого выступания преодолевая усилие пружины троса вытяните его до упора вперёд, а когда трос будет полностью вытянут, возьмите штангенциркуль и удерживая наконечник троса в вытянутом положении измерьте расстояние которое буквой «L» указано на фото 2, данное расстояние должно будет составлять «27 мм», если расстояние не совпадает, тогда вращением поводка на наконечнике троса добейтесь чтобы оно было именно такое, как только всё получится у вас, установите наконечник троса в паз вилки сцепления и отпустите его, убедитесь так же что под действием пружины, поводок наконечника установился на вилку сцепления без зазора и в завершение нажав раза два-три на педаль сцепления повторно измерьте расстояние «L» и по необходимости, повторно проведите операцию по регулировки троса сцепления на автомобиле.

Примечание! Данное расстояние которое указано буквой «L» и есть регулировочное расстояние которое должно именно быть таким, при правильной регулировки троса, но и учитывайте тот факт что троса бывают разные и если вам попался брак который может быть либо длиннее стандартного родного троса, либо же быть короче, то на нём расстояния в «27 мм» даже и не будет, поэтому покупайте хорошие в проверенных местах детали и если видите что при такой регулировки выжимной подшипник уже вступает в работу (То есть вы не жмёте на педаль сцепления, а шум от выжимного подшипника уже есть), то в таком случае можете ей при небречь и производить регулировку троса уже не по той информации которую пишет завод, а именно своим подбором!

Дополнительный видео-ролик: Увидеть на примере автомобиля ВАЗ 2110, то как производится замена троса сцепления, вы можете в ролике ниже, но только учитывайте тот факт, что на Ладах Калинах немного по другому трос заменяется, но изучив данную статью и просмотрев видео-ролик, скорее всего у вас никаких трудностей во время замены троса не возникнет.

Технические рекомендации по регулировке сцепления на Lada Kalina

Как устранить тугой ход педали сцепления лада гранта

Одним из недостатков Лада Калина являются проблемы со сцеплением. Чтобы избежать посещения автосервиса и сэкономить время и деньги, диагностировать неисправность и выполнить регулировку сцепления на Лада Калине можно своими руками в гараже. В статье описано пошагово, как отрегулировать сцепление, а также прилагается видео, в котором демонстрируется вся процедура.

Диагностика неисправностей сцепления

Лада Калина оборудована «сухим» сцеплением с одним диском и центральной нажимной пружиной. Диск соединяется с педалью сцепления (ПС) с помощью троса. Взаимодействие осуществляется с помощью троса, который является слабым местом в узле. Регулировка осуществляется с помощью храпового механизма, представляющего собой шток с резьбой и контрольной гайкой.

С течением времени изнашиваются накладки, на диске, они становятся тоньше. Во многом износ зависит от манеры езды водителя. Кто любит рвать с места, узел долго не выдержит и потребуется его ремонт. С помощью храпового механизма устраняется недостаточная толщина накладки путем подтягивания троса. Происходит это путем поворота вилки выключения, она заставляет сжаться пружину, расположенную во втулке. Пружина действует на фиксаторы наконечника, высвобождает его и, таким образом, натягивается трос.

Благодаря храповому механизму длина троса регулируется автоматически. Но, несмотря на это, иногда регулировать приходится вручную.

Существуют явные признаки, по которым можно диагностировать, нужно ли регулировать узел сцепления, а именно:

проблемы при переключении передач;
посторонние звуки при выжимании ПС: скрип, трение, щелчки;
сцепление выключается/включается не до конца;
плохая тяга;
заедания при движении ПС.

На видео Сергея Цапюка разбирается причина туговатого выжима педали и способа устранения неполадки.

С помощью несложных действий можно выявить и другие признаки, свидетельствующие о том, что нужно отрегулировать сцепление на Лада Калине:

Если обнаружены перечисленные выше признаки, то необходимо либо отрегулировать сцепление, либо заменить его.

Необходимые инструменты

Для проведения процедуры понадобится минимум инструментов:

набор ключ;
крестовая отвертка;
линейка;
штангенциркуль.

Этапы

На видео можно увидеть наглядно процесс регулировки, пошаговые действия по регулировке описаны ниже:

В первую очередь нужно открыть капот и демонтировать воздушный фильтр. Моторный отсек Лада Калина
Для этого нужно отключить болты крепления корпуса воздушного фильтра к капоту. Затем нужно отсоединить ДМРВ. Далее откручиваем хомут и можно снимать корпус воздухофильтра.
Вытащить трос за наконечник с резьбой на максимально возможное расстояние. Необходимо будет преодолеть сопротивление, которое оказывает пружина, прикрепленная к ПС.
Удерживая трос в таком положении, с помощью штангенциркуля нужно провести замер расстояния между пластиковым поводком и рычагом вилки. Оно должно составлять 2,7 см.
Если расстояние не соответствует, с помощью рожкового ключа следует либо подтянуть, либо ослабить гайку натяжения.
Далее нужно выжать несколько раз ПС и вновь сделать замеры. Правильная регулировка длины троса
Если снова не достигли нужного результата, действия необходимо повторить. Таким образом, процедуру повторяем, пока не достигнем нужного результата.
Если расстояние удалось отрегулировать, регулировка закончена.
Устанавливаем назад воздушный фильтр.

В идеале ПС должна находится на одном уровне с педалью тормоза или чуть выше.

Процесс замены троса

Регламент работ включает в себя следующие действия:

Начинаем работы из салона. Находим педаль привода узла сцепления.
Снимаем упор с оболочки троса. Для этого откручиваем гайку, посредством которой оболочка прикрепляется к кронштейну. После этого упор просто снимается со шпильки.
Отворачиваем гайку ключом на 8.

Снимаем планку тормоза со шпильки.
Используя пассатижи или отвертку, извлекаем стопор. Теперь можно снять узел компенсации ведомого диска сцепления.

Снимаем фиксатор с оси педали сцепления.
Снимаем пластиковую втулку, которая находится на пальце педального привода. Обязательно осмотрите её. Если деталь деформирована, ее следует заменить.

Снимаем наконечник с педали сцепления.
Вынимаем уплотнитель из тросовой оболочки. Дальнейшие действия выполняются со стороны капота.

Подготавливаем рабочее место – снимаем корпус воздушного фильтра (для полного удобства можно также снять и аккумулятор)
Находим наконечник тросика и тянем до упора.
Теперь можно отвернуть поводок и снять его с наконечника.

Откручиваем пластиковый наконечник.
Окончательно извлекаем трос из кронштейна.

Кронштейн троса сцепления в моторном отсеке.
Начинаем установку новой детали. Сначала тросик следует продеть в подкапотный отсек.

Продеваем трос из салона в моторный отсек через отверстие в кузове.
Устанавливаем компенсационный механизм, препятствующий быстрому износу накладок диска. Его корпус крепится к пальцу, фиксируясь специальной скобой.
Продеваем трос через кронштейн со стороны капота. Затем закрепляем его в направляющей вилке.

Закрепляем новый трос в кронштейне и на вилке рычага сцепления.
Навинчиваем поводок таким образом, чтобы наконечник выступал на 1 мм.

Надеваем трос на педаль сцепления и собираем узел в обратной последовательности.
Вытягиваем трос до упора. После этого необходимо измерить расстояние для регулировки. В норме оно составляет 27 мм. При отклонении вращаем поводок до тех пор, пока нужный показатель не будет достигнут.

Выставляем ровно 27 мм между лапкой сцепления и пластиковым поводком.
Устанавливаем наконечник троса в паз на вилке сцепления.
Несколько раз нажимаем на педаль сцепления. Затем снова проверяем регулировочный зазор. В случае отклонения от 27 мм, выполняем регулировку.

Теперь можно выполнить тестовый выезд для проверки нового тросика.

Это интересно: Не работают и не горят противотуманки ВАЗ-2112 — фото и ремонт

Замена и регулировка троса сцепления на калине

Добро пожаловать! Трос сцепления – благодаря нему, вы можете управлять вилкой сцепления, а та в тот момент, может отсоединять сцепление от маховика, благодаря выжимному подшипнику, на всех передне приводных автомобилях используется трос, потому что коробка передач у них размещена в глубоко передней части, на классиках же вместе троса применяется главный и рабочий цилиндр сцепления (Там троса сцепления нет), работают данные цилиндры по другому в отличие от троса (Трос просто тянет), но результат получается одинаковый (Сцепление за счёт выжимного подшипника отсоединяется от маховика) и воздействие происходит благодаря одному и тому же агрегату, а именно благодаря педали сцепления.

Примечание! Для проведения работы по замене, использовать будет нужно: Обязательно гаечные ключи, а так же в дополнение к ним любые другие ключи которыми можно будет отвернуть болты и гайки тоже можно использовать, кроме этого вам пригодится ещё штангенциркуль или вместо него линейка и плоскогубцами запаситесь!

Где находится трос сцепления? Подробно где он находится мы показать не сможем, потому что он в низу располагается и ракурс который был взят на фото ниже, просто не позволит заглянуть в то место, но всё же описать где он находится мы попробуем, во-первых разыщите коробку, она для наглядности на фото красной стрелкой указана, к этой коробки передач подсоединяет трос, который идёт из салона, поэтому уже можно сделать примерный вывод о том где трос проходит, ко всему этому ещё обратите внимание на синюю стрелку, которая так же показывает примерно местонахождение троса сцепления в подкапотном пространстве автомобиля. Когда нужно менять трос сцепления? Любой трос, включая трос который идёт на ручник, который идёт на газ (Трос дроссельной заслонки он правильно называется) подлежит замене при обрывании (При обрывании, вы вообще не сможете пользоваться системой на который трос идёт, к примеру порвался трос газа, машина уже не поедет, порвался трос сцепления, система сцепления точно так же работать уже не будет), при сильной растяжке которая кстати очень нарушит работу системы сцепления (Сцепление может полностью не отсоединяется от маховика, тем самым переключаться передачи будут тяжелее и с хрустом), а так же он меняется при закисании, а закисание троса возможно только если автомобиль долго не эксплуатировался или эксплуатируется в экстремальных зимних условиях, при закисании педаль сцепления будет очень сложно нажиматься и не охотно возвращаться назад, что в скорем времени может привести к аварийной ситуации на дороге и поэтому такой трос нуждается в немедленной замене

Когда нужно менять трос сцепления? Любой трос, включая трос который идёт на ручник, который идёт на газ (Трос дроссельной заслонки он правильно называется) подлежит замене при обрывании (При обрывании, вы вообще не сможете пользоваться системой на который трос идёт, к примеру порвался трос газа, машина уже не поедет, порвался трос сцепления, система сцепления точно так же работать уже не будет), при сильной растяжке которая кстати очень нарушит работу системы сцепления (Сцепление может полностью не отсоединяется от маховика, тем самым переключаться передачи будут тяжелее и с хрустом), а так же он меняется при закисании, а закисание троса возможно только если автомобиль долго не эксплуатировался или эксплуатируется в экстремальных зимних условиях, при закисании педаль сцепления будет очень сложно нажиматься и не охотно возвращаться назад, что в скорем времени может привести к аварийной ситуации на дороге и поэтому такой трос нуждается в немедленной замене.

Процесс замены

Если выявлены дефекты ТС, а также в случае его обрыва, необходимо выполнить замену.

Необходимые инструменты

Для проведения работ авто устанавливается в удобное положение.

Для замены ТС понадобится немного инструментов:

новый трос;
линейка или штангенциркуль;
ключ на «8»;
отвертка.

Этапы

Процедура замены ТС на Лада Калине состоит из трех этапов: снятия, установки и регулировки.

Начинаются работы в салоне автомобиля. Сначала нужно снять упор оболочки ТС. Для этого необходимо под панелью инструментов найти крепежную гайку упора оболочки ТС к кронштейну ПС и открутить ее ключом на «8». Затем упор можно снять со шпильки.
Далее плоской отверткой следует поддеть и демонтировать пружинную скобу из проточки ПС.
Затем нужно снять проушину храпового механизма, регулирующего натяжение ТС.
С пальца ПС необходимо снять пластмассовую втулку и сделать ее визуальный осмотр. Если она изношена или повреждена, ее следует заменить.
Проверяем состояние пластмассовой втулки

Перед установкой втулки на место ее необходимо смазать Литол-24 или ЛСЦ-15.

Затем работы продолжаются в моторном отсеке.
Для того, чтобы добраться до ТС, необходимо снять воздушный фильтр.
Далее следует потянуть трос за наконечник и вытащить поводок из паза рычага ТС.
Открутив поводок от резьбового наконечника троса, снимаем поводок.
Затем необходимо снять защитный резиновый чехол с наконечника ТС.
Далее нужно вынуть нижний наконечник ТС из кронштейна, который установлен на картере КПП.
Переместившись снова в салон, выводим верхнюю часть ТС из кронштейна педального узла.
Вытащив уплотнительный чехол ТС из отверстия в щитке передка, вынимаем тросик.

Вытягиваем трос в салон

ТС следует продеть через отверстие в щитке передка из салона в подкапотное пространство.
Далее необходимо надеть храповой механизм регулировки натяжения ТС на палец ПС и закрепить его с помощью фиксирующей скобы.
Затем нужно закрепить с помощью гайки кронштейн оболочки ТС к кронштейну ПС.
Теперь в отверстие передка устанавливается уплотнительный чехол ТС.
Далее, пропустив ТС через отверстие кронштейна КПП, следует установить в это отверстие направляющую втулку оболочки ТС.
Теперь нужно навинтить на нижний наконечник ТС пластмассовый поводок так, чтобы наконечник выступал относительно торца не более 1 мм, идеальным будет заподлицо.
Далее заводим поводок в паз рычага ВВС.

Регулировка ТС на Лада Калина:

Для проведения регулировки сцепления нужно, преодолевая усилие пружины ПС, вытащить ТС за резьбовой наконечник вперед по движению автомобиля до упора и удерживать его в таком положении.

Необходимо замерить с помощью линейки или штангенциркуля расстояние от торца пластмассового наконечника до рычага ВВС, оно должно быть 27 мм.

Замеряем расстояние от поводка до вилки
Если расстояние не соответствует, то его нужно отрегулировать, вращая поводок в нужную сторону.
Далее необходимо ввести наконечник ТС в паз рычага ВВС и отпустить его. Благодаря пружине наконечник должен встать без зазора.

Пример правильной и неправильной регулировки
Далее нужно несколько раз нажать на ПС до упора, чтобы сработал автоматический механизм регулировки длины ТС. Полный ход педали на Лада Калина не должен превышать 146 мм.

Таким образом, замена ТС на Лада Калина — несложная процедура, которую может выполнить даже начинающий водитель. Научившись самостоятельно менять тросик, можно сэкономить на автосервисе и заменить его при обрыве в дороге.

Для того, чтобы избежать неприятностей с обрывом ТС в дороге, следует всегда возить в бардачке запасной. Если в дороге произойдет обрыв ТС, это не приведет к проблемам, вы сможете всегда заменить порвавшийся тросик на новый.

Без шума и пыли: как правильно отрегулировать сцепление на универсале Калина самостоятельно?

Приступать к работе нужно не ранее, чем двигатель полностью остынет. Методика наладки проста и не требует визита в автосервис, потому что все можно делать самому. Поэтапно схема выполнения работ выглядит следующим образом:

Перед тем, как отрегулировать привод сцепления на Калине, следует открыть капот моторного отсека и демонтировать воздушный фильтр.
Оценить визуально состояние кожуха троса и заменить его в случае наличия повреждений.
Потянуть на себя наконечник, чтобы трос взял полную натяжку. После этого проверить штангенциркулем расстояние между вилкой и поводком.
Если измерения показали более 27 мм, то расстояние корректируется вращением поводка по резьбе наконечника.
Нажать и отпустить педаль муфты несколько раз, повторить замеры.
При необходимости повторить регулировку до получения необходимых нормативов.

Технология настройки муфты на Kalina не настолько сложна, как установка сцепления ВАЗ 2110, поэтому вполне реализуема в гаражных условиях без привлечения специалистов. И этот факт радует отечественных автомобилистов, потому что муфта играет важную роль в управлении автомобилем.

Пошаговая замена тросика сцепления Лады Калина:

1. Для начала следует открутить ключом на «8″ гайку крепления тросика. Она расположена на педали сцепления в салоне автомобиля. Это упор оболочки троса в кронштейн педали.

открутить ключом на 8

2. Под гайкой расположена стопорная скоба. Ее следует аккуратно снять при помощи отвертки.

Аккуратно снять стопорную скобу

3. Далее нужно снять корпус механизма, который регулируют длину троса и вытащить тросик отсоединив его от крепления педали.

Снять корпус механизма

4. Тросик расположен за воздушным фильтром, следует его снять. Немного подтяните рычаг сцепления и вытащите трос.

подтяните рычаг сцепления и вытащите трос

Далее работу следует производить в моторном отсеке. Открываем капот.

1.Вытащить трос из крепления в виде вилки потянув его на себя.

2.Отвинчиваем пластмассовый поводок руками.

Отвинчиваем пластмассовый поводок.

3. Наконечник троса имеет резиновый чехол, следует его снять снять.

Снять резиновой чехол с наконечника троса

4.Отсоеденить конец троса от держателя на коробке передач.

Отсоединить конец троса на коробке передач

Итак, если вы успешно выполнили предыдущие действия, что настало время замены старого троса на новый. Все действия следует производить в обратном порядке, а именно:

1. Запускайте новый трос в отверстие щитка передка в салоне авто.

2. Закрепите новый трос на педали сцепления, оденьте скобу и закрутите гайку.

3. В секции двигателя собирайте все также , только в обратном порядке.

4. Для регулировки хода тросика нужно вытянуть его до упора за резьбовой наконечник.

5. Расстояние от рычага вилки да пластмассового поводка должно быть не больше 27 миллиметров.

6. Отрегулируйте ход педали, он должен быть не больше 150 миллиметров.

Таким образом процедура замены троса не очень сложная. И справиться с ней может даже начинающий автолюбитель. Это даст вам экономию свои средства и дополнительный опыт. Иногда могут случаться непредвиденные ситуации, например обрыв тросика в дороге. Для этого советуем возить с собой, например в бардачке новый запасной тросик сцепления.

Благодаря тросу сцепления, вы имеете возможность контролировать вилку сцепления, а она может отсоединять сцепление от маховика. Процедура происходит из-за выжимных подшипников. Абсолютно на всех авто, и Лада Калина не исключение, применяется трос, так как коробка у них находится глубоко в передней части. Исключение имеет только классика, в этих случаях используется и главный, и рабочий цилиндр, то есть троса нет в принципе. Цилиндры сами по себе работают совершенно другим способом, но результат мы получаем такой же, выжимной подшипник отходит от маховика благодаря педали сцепления.

В случае если вами был замечен даже незначительный люфт педали сцепления, скорее всего, это означает, что нужна замена троса. Произвести замену возможно и самостоятельно, в автомастерскую обращаться необязательно. Для этого вам нужно знать элементарную теорию. Трос предназначен для того, чтобы соединить два узла, это двигатель и коробка передач. Для регулировки троса сцепления служит храповой механизм. Когда автомобиль на ходу – накладки диска со временем стираются, а это приводит к ослаблению натяжки.

Бывают и такие случаи, когда трос рвется совсем

По этой причине, если вы услышали подозрительные, посторонние звуки при переключении передач либо обратили внимание на недостаточную тягу или же педаль сцепления Лады Калина провалилась в пол, пора проводить ревизию, а там – и замена тросика. Чаще всего эта деталь рвется в самые неподходящие моменты, поэтому проблему нужно устранять оперативно

Для того чтобы быстро и надежно справиться с заменой троса, вам в помощь представлено подробное руководство, которое мы сейчас и рассмотрим

Для того чтобы быстро и надежно справиться с заменой троса, вам в помощь представлено подробное руководство, которое мы сейчас и рассмотрим.

Как заменить и отрегулировать трос сцепления на ВАЗ 1117-ВАЗ 1119?

Снятие:
1) Сперва находясь в салоне автомобиля, доберитесь до педали сцепления и снимите упор оболочки троса с кронштейна педали, делается это очень просто, а именно берётся гаечный ключ и с его помощью выворачивается гайка крепления упора (см. фото 1), как только гайка будет вывернута, упор снимается со шпильки кронштейна (см. фото 2), после чего у вас появляется доступ к пальцу сцепления с которого нужно будет плоскогубцами или отвёрткой снять стопор (см. фото 3), после того как стопор будет снят, снимите с этого же пальца корпус механизма компенсации износа накладок ведомого диска (см. фото 4).

Установка:
Установка нового троса начинается с салона, если быть более точнее то в начале трос просунуть из салона в подкапотное пространство будет нужно и потом находясь в салоне, корпус механизма компенсации износа накладок ведомого диска сцепления одеть придётся на палец сцепления и закрепить его стопорной скобой, после закрепления упор оболочки троса установить на своё место нужно будет и резиновый уплотнитель оболочки троса в отверстие заправить находясь в салоне автомобиля и уже после чего можно в подкапотное пространство перебираться, где трос через кронштейн просунуть нужно будет (см. фото 1) и установить направляющую втулку оболочки троса, когда втулка будет установлена, на нижний наконечник троса сцепления закручивается поводок, при этом он должен быть закручен таким образом, чтобы наконечник троса выступал относительно торца поводка на 0-1 мм, добившись этого выступания преодолевая усилие пружины троса вытяните его до упора вперёд, а когда трос будет полностью вытянут, возьмите штангенциркуль и удерживая наконечник троса в вытянутом положении измерьте расстояние которое буквой «L» указано на фото 2, данное расстояние должно будет составлять «27 мм», если расстояние не совпадает, тогда вращением поводка на наконечнике троса добейтесь чтобы оно было именно такое, как только всё получится у вас, установите наконечник троса в паз вилки сцепления и отпустите его, убедитесь так же что под действием пружины, поводок наконечника установился на вилку сцепления без зазора и в завершение нажав раза два-три на педаль сцепления повторно измерьте расстояние «L» и по необходимости, повторно проведите операцию по регулировки троса сцепления на автомобиле.

Примечание!
Данное расстояние которое указано буквой «L» и есть регулировочное расстояние которое должно именно быть таким, при правильной регулировки троса, но и учитывайте тот факт что троса бывают разные и если вам попался брак который может быть либо длиннее стандартного родного троса, либо же быть короче, то на нём расстояния в «27 мм» даже и не будет, поэтому покупайте хорошие в проверенных местах детали и если видите что при такой регулировки выжимной подшипник уже вступает в работу (То есть вы не жмёте на педаль сцепления, а шум от выжимного подшипника уже есть), то в таком случае можете ей при небречь и производить регулировку троса уже не по той информации которую пишет завод, а именно своим подбором!

Дополнительный видео-ролик:
Увидеть на примере автомобиля ВАЗ 2110, то как производится замена троса сцепления, вы можете в ролике ниже, но только учитывайте тот факт, что на Ладах Калинах немного по другому трос заменяется, но изучив данную статью и просмотрев видео-ролик, скорее всего у вас никаких трудностей во время замены троса не возникнет.

Выводы

Замена троса сцепления Лады Калины довольно трудоемкая операция и потребует некоторых знаний в конструкции автомобиля. Но, если один раз разобраться, то в последующем можно все делать с легкостью.

Трос привода в механизме сцепления отечественной модели Лада Калина играет огромную связующую роль. Посредством этого элемента водитель при нажатии на соответствующую педаль производит принудительное отсоединение ведомого диска от вращающегося маховика. Непосредственным «участником» процесса выключения сцепления, передающим нажимное усилие корзине, является выжимной подшипник.

Почему производитель отдал предпочтение именно тросовому приводу? В классических моделях автомобилей трос уступил место гидроприводу, когда выключение сцепления осуществляется путем воздействия на вилку системой гидроцилиндров (главного и рабочего).

Нередки случаи порыва троса, после чего автомобиль уже не способен перемещаться, так как переключение передач становится невозможным. Только замена тросика сцепления вернет машине полный функционал. Сама ремонтная процедура не вызывает затруднений, поэтому доступна даже тем начинающим владельцам, которые впервые вступили на путь автомобилиста. И поэтому очень многих интересует вопрос: как поменять трос?
