Цветная электросхема подключения стартера

Как проверить работу устройства

Когда какие-либо приборы на автомобиле перестают работать, водитель должен в первую очередь проверять исправность предохранителей или цепь реле. После того как проведена полная диагностика, можно будет сделать вывод о том, что именно стало неисправным и как устранить проблему. Диагностику выполняют в следующем порядке:

1. Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору
2. Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность. То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.
3. После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок
4. Если не произошло втягивание, значит, реле неисправно.

Когда диагностика полностью проведена и выявлена причина поломки, нужно заменить старое реле. При этом рекомендуется осмотреть стартер и выполнить его обслуживание в профилактических целях. Для этого откручивается задняя крышка, после того как с нее очищена вся грязь. Затем определяется состояние щеток и вилок бендикса. Мастера советуют выполнять осмотр пускателя регулярно, чтобы он не вышел из строя где-нибудь в дороге.

Как подключить реле стартера: правила подсоединения реле

Как известно, нормальное функционирование автомашины без хорошего и чёткого пуска невозможно

Настраивая систему электропуска машины, немаловажное значение следует уделять схеме «стартер-реле». Важно знать, как подключить реле стартера, чтобы не возникало никаких сложностей во всей системе запуска

Основное реле стартера

Система электропуска авто включает помимо стартера и реле, также элементы включения/отключения стартера, различные провода соединительного типа, главный источник питания (АКБ) и т.д.

Реле или ВР стартера приводится в действие после поворота ключа в замке зажигания. Якорь ВР и рычаг муфты свободного хода смещаются, и бендикс входит в зацепление с венцом маховика. Таким образом, обеспечивается нормальный пуск двигателя.

Как правильно подключить реле стартера

Чтобы суметь отрегулировать систему, надо отсоединить проводку тока от ВР. Управляющий вывод обозначен на клемме буквой М.

Затем аккумуляторная батарея снимается с родного места и подсоединяется к выводам М и S, обозначенных на клеммах. Таким образом, целью проделанной операции становится смещение бендикса. И чтобы осуществить подключение ВР к стартеру, следует прежде настроить зазор между бендиксом и упором. Также рекомендуется провести регулировку прокладки, находящейся между приводом и ВР.

Добавочное ВР стартера

На современных автомобилях априори предусмотрено добавочное ВР стартера. На старых авто реле устанавливается и подключается уже самостоятельно.

Преимущества установки дополнительного ВР налицо:

• Защищает стартерное устройство от выгорания контактов в замке, что происходит по разным причинам (долгий запуск, банальный износ и т.д.);
• Влияет положительно на загрузке контактов того же замка зажигания, вследствие чего контакты дольше остаются работоспособными;
• Защита стартера от ситуации, когда по причине «глюка» ключа в замке зажигания (мотор запустился, а стартер продолжает крутиться).

Это интересно: Съемник пружин амортизаторов своими руками

Как подсоединить реле стартера добавочное

Проверить, установлено ли добавочное ВР на автомобиле, можно так:

• Посмотреть в «черном ящике» (блоке предохранителей);
• Включить стартерное устройство в режиме продувки мотора – если добавочное реле стоит, то стартер обязан самостоятельно отключиться через несколько секунд.

Подключение добавочного ВР

Вот как осуществляется подключение:

• Зафиксировать реле в любом удобном месте (можно на шпильке бачка жидкости для очистки стёкол);
• Подвести кабель к стартеру;
• Снять с плоской клеммы основного реле красный проводок, а на его место вставить проводку от добавочного ВР;
• Другой провод нового ВР с наконечником на 8 мм соединить с плюсом стартера;
• Контакт 30 добавочного ВР надеть на освобождённый контакт основного ВР;
• Прикрутить к корпусу (массе) короткий проводок под номером 85.

Добавочные реле можно приобрести в магазинах. Они продаются в комплекте, где всё предусмотрено для правильной самостоятельной установки.

Как платить за БЕНЗИН В ДВА РАЗА МЕНЬШЕ

• Цены на бензин растут с каждым днем, а аппетит автомобиля только увеличивается.
• Вы бы рады сократить расходы, но разве можно в наше время обойтись без машины!?

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Замок зажигания ВАЗ-2106

Вам будет интересно:Ремонт двигателя ВАЗ-2106

На автомобиле установлен замок запуска двигателя, характерный для всей линейки вазовских автомобилей, состоящий из трех основных частей: контактной части, противоугонного устройства и непосредственно самого замка.

При выходе противоугонного устройства замка, устройство меняется в полном комплекте. Контактная часть, закрепленная в корпусе зажигания с помощью пружинного стопорного кольца, может быть заменена в отдельном порядке. Установка устройства запуска автомобиля производится под панелью прибора с левой от водителя стороны на кронштейне вала рулевого управления.

Канал ДНЕВНИК ПРОГРАММИСТА

Жизнь программиста и интересные обзоры всего. Подпишись, чтобы не пропустить новые видео.

Безукоризненная работа любого автомобиля зависит от безотказной и слаженной работы всех его механизмов. Не последнее место в этом ряду занимает правильная установка системы зажигания. После выхода автомобиля с конвейера, правильный зазор устанавливается специалистами завода. При длительной эксплуатации автомобиля может произойти его сбой, что может повлечь за собой, как одна из причин, к перерасходу топлива, или как одна из основных – автомобиль перестанет заводиться. В этом случае, необходимо будет произвести установку зажигания ВАЗ 2106 согласно заводским техническим параметрам. Это можно сделать самостоятельно, проделав все необходимые работы своими руками, или обратиться к профессионалу, которому знакомы все нюансы правильной установки системы зажигания.

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

1. Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
2. Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
3. Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм, плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Видео — как проверить стартер на аккумуляторе:

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

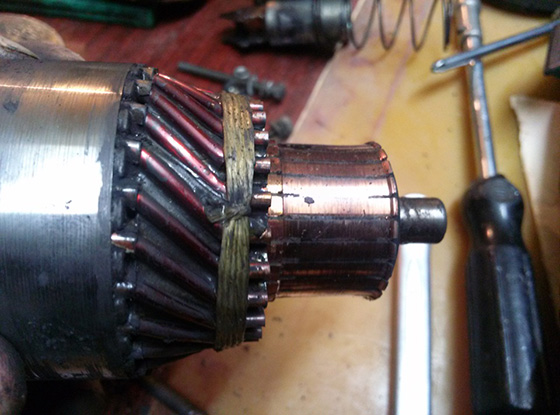

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

• не производить непрерывный старт двигателя длительностью более 15 секунд;
• при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;Защитить автомобиль от грязи поможет жидкое стекло

Сканер для самостоятельной диагностики автомобиля

Меховая накидка на автомобильное кресло

Как подключить стартер?

Нормальный запуск двигателя машины невозможен без налаженной системы запуска, и если правильно подсоединить АКБ (аккумуляторную батарею), она без проблем даст сигнал к включению стартера. Из нашей статьи вы узнаете, как подключить стартер в автомобиле, а точнее, как подсоединить тяговое реле самостоятельно.

Виды секретных кнопок

Секретная кнопка может быть установлена в любом месте, как в салоне автомобиля, так и где либо снаружи. может быть в виде тумблера.

Может быть кнопкой с залипанием (кнопки фиксируется при нажатии):

И может быть кнопкой без залипания, которая при нажатии замыкает контакты, при отпускании контакт размыкается.

На фото изображена кнопка — микрик.

Первые два примера не представляют особого интереса, так как ничего сложного в их установке нет. Просто находите блокируемую цепь и разрываете ее кнопкой или тумблером. Тут все просто: вкл и выкл.

А вот сделать блокировку двигателя микриком уже сложнее. Именно этот процесс описан в данной статье.

Схема подключения четырехконтактного реле 12 вольт

Начинающим автоэлектрикам и людям, дорабатывающим свой автомобиль, зачастую сложно понять фразу «подключить через реле». Что означает подключение через реле и как это сделать? Разберемся в этом.

Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Об этом подробно написано здесь

. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче.

Общий смысл подключения через реле – нагрузка на выключатель, который управляет устанавливаемым оборудованием. Все мощные потребители электричества в автомобиле (например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля) подключены через реле. Благодаря этому, данными устройствами можно управлять маленькими красивыми кнопочками вместо грубых и больших рубильников. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах.

Реле подключают в «разрыв» электрической цепи. Рассмотрим установку реле на примере бензонасоса. Питание на него подается блоком управления двигателем (дальше – компьютером) и, чтобы дорожки платы компьютера выдержали ток, потребляемый насосом, их пришлось бы делать чересчур мощными. Прохождение сильного тока рядом с чувствительными электронными компонентами компьютера, может влиять на их работу. Чтобы избежать подобных проблем, между компьютером и бензонасосом устанавливается реле и компьютер подключается не к насосу, а к этому маленькому «помощнику».

Реле как бы разделяет провод, идущий от блока предохранителей к насосу на две части, которые могут замыкаться внутри реле при подаче напряжения на управляющие контакты магнита. Как уже было сказано в статье про устройство реле, управляющий ток очень мал и никак не сможет повредить компьютеру. Компьютер подает напряжение на управляющие контакты реле, а уже оно «соединяет» внутри себя силовую цепь и подключает бензонасос.

По такому же принципу реле устанавливается и на любые другие потребители электричества в автомобиле. Рассмотрим подключение противотуманок.

Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Управляет процессом включения/выключения фар кнопка на торпеде. При ее нажатии напряжение подается на один из управляющих контактов реле, и оно замыкает силовую цепь – лампы в фарах зажигаются. Второй управляющий контакт реле – «массовый», то есть по нему напряжение уходит на кузов автомобиля, создавая электрическую цепь.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. В некоторых случаях реле может стать спасением от заводских недоработок. Так, например, в ВАЗ-2106 ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к неисправности контактной группы замка

. Избавляются от данной неприятности установкой промежуточного реле и изменением питания втягивающего реле. После доработки, через контактную группу замка начинает проходить слабый управляющий ток, а уже реле подключает мощное питание стартера.

Давайте я предположу, что Вы не знаете как подключать птф в машине, где они не предусмотрены и объясню, так будет проще понять как подключится к штатной кнопке задних противотуманок.

1.Противотуманки подключаются через защиту(предохранитель) и силовое реле (4х контактное реле света) 2. Ищем, откуда хотим взять 12+ в машине для света. Я рекомендую разрезать самый толстый провод(красный) на блоке предохранителей и приять туда свой. Только пайка. Если нет пайки — все плохо, где-то что-то получится не так, может и машина сгореть. 3.Цепляем предохранитель. Есть навесные предохранители, 10грн штука на авторынках. 4.Подключаем силовое реле. На нем 4 контакта. Они подписаны номерами. 4.1 Контакт 30. Сюда подключаем провод после предохранителя 4.2 Контакт 87. Сюда подключаем провод на прямую к ПТФ 4.3 Контакт 86. Сюда подключаем провод и цепляем его на массу, на ближайший болт рядом с реле. 4.4. Контакт 85. Тут самое интересное. Это управляющий контакт. Когда на 85 попадет 12+, то контакт 30и87 замыкаются будто выключатель. 4.4.1 Проще — вытягием кнопку птф. Не снимаем колодку. 4.4.2 Берем мультиметр, цепляем один провод на кузов, только на нержавое место. 4.4.3 Включаем габариты и фары. Только в таком случае будут работать задние птф. 4.4.4 Теперь проводим эксперимент. ПТФ выключены — где у нас есть +, на каких проводах. Нашли запомнили/записали и поняли что они нам не надо. 4.4.5 Включаем кнопку и смотрим где 12+ появлися после включения. 4.4.6 Нашли? Тогда прикручиваемся к нему и тянем на контакт 85.

Установка электростартера на мотоцикл

Лучше всего из советских мотоциклов тюнингу в виде монтажа электростартеров поддаются мотоциклы Днепр от КМЗ. После установки системы электрозапуска на двигатель данного байка не нужно обустраивать последний автомобильным аккумулятором. Для этого этому МТ достаточно АКБ то мощности, которым они комплектуются.

Способов по установки электрического стартера существует несколько. К мотору советского железного коня вышеуказанный механизм либо приваривается аргоном, либо же прикручивается с использованием шпилек.

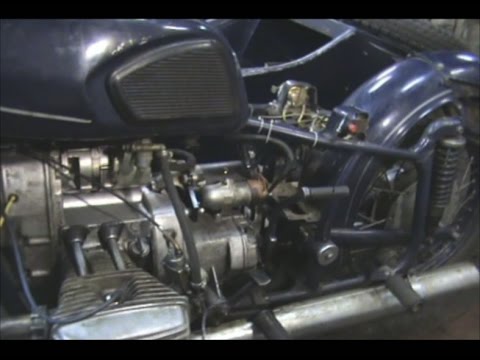

Электростартер на мотоцикл Урал устанавливается по такому же принципу, что и на Днепр. Отметим, что использование сварки подходит наилучшим образом, так как изготовитель стартерных венцов дарит выверенный кондуктор. Все же при использовании сварочного метода КПП может столкнуться с родом проблем, связанных с потребностью в переменах.

Установки электрического стартера на мото можно тоже подразделить на отдельные конструкционные способы. Самым простым будет вариант, когда одно ухо изделия «садят» на левую верхнюю шпильку, а пластину-растяжку монтируют на правую верхнюю шпильку.

Отметим, что монтаж электростартеров на Урал или Днепр предусматривает использование удлиненных шпилек. Автоматический запуск двигателя Днепр, Урал и т.д. будет максимально надежно функционировать, если его главный элемент стоит ровно посередине. Не нужно осуществлять срезку верхнего упорного, центрирующего прилива коробки, при этом.

Электостартер на мотоцикл после установки внесет некоторые неудобства. Венец, что уже установлен, часто мешает усадке коробки на место. Дабы решить эту проблему, нужно уменьшить пальцы сцепления на пару миллиметров.

Нужна и настройка маховика. При монтаже электрического стартера на мото она нужна, дабы при большом зазоре не срезались зубья всего лишь за один сезон. Кроме того, маленький зазор приведет к возникновению писка или визга во время запуска мотора. Также это может привести вообще к отказу двигателя запускаться.

Важное в процессе установки электростартера на мотоцикл Урал/Днепр

Левое отверстие для монтажа шпильки можно винтить сразу. Правое же делают уже по месту. Определяя расположение правого отверстия при установке, закрепив стартер на пластине и одев пластину на левую шпильку, можно избежать существенного “геморроя”. Когда вы будете продевать правую родную шпильку, предварительно укоротив ее используя «болгарку», проконтролируйте, чтоб из стартера была выдвинута шестерня. Некоторые упущенные моменты в будущем можно будет решить, используя напильник.

Электростартер на мотоцикл устанавливается после того, как вы заранее предусмотрели возможность регулировки. На пластине провенчивается отверстие примерно в 12-14мм для дальнейшей установки в него эксцентриковой втулки. Если одновременно проворачиваются обе втулки, пластину нужно немного опустить или поднять. Все же, втулки лучше не проворачивать. Их перепрессовывают с проворотом. Электрический стартер, установленный на мотоцикл, после небольшой регулировки можно незначительно сместить влево или же вправо. Это несет в себе целую массу удобств в монтаже автоматического стартера на левое ухо, растяжку к правому.

Типы стартеров, которыми комплектуются ВАЗ 2106

Существует 2 типа таких электрических машин:

• с редуктором;
• без редуктора.

Автомобильный стартер с редуктором более эффективен, функционален даже при малом зарядном токе АКБ. Как недостаток, следует отметить возможность дефекта шестерни вращения. Электромашины, не оснащенные редуктором, более просты и обеспечивают почти мгновенное зацепление с венцом маховика. Это значительно ускоряет момент зажигания. Достоинством является высокая степень ее надежности. Как недостаток, плохо крутит стартер в низкотемпературном диапазоне.

В последних комплектациях «шестерок» система электрооснащения комплектуется стартерами марки СТ-221 под номенклатурным номером 35.3708 с торцовым приемником-коллектором. В некоторых партиях автомашин допускается установка немецких или белорусских электрических машин. Такой стартер адаптирован под ТТХ штатного изделия.

Основные тактико-технические данные стартера ВАЗ 2106:

1. Мощность по номиналу изделия – 1,3 кВт.
2. Величина тока по номиналу – 260-290 А.
3. Предельная величина тока в нерабочих кондициях – 500-550 А.
4. Предельная величина тока в режиме холостых оборотов без реле – 35-60 А.

В финальных модификациях в устройство стартера ВАЗ 2106 внесены некоторые конструктивные изменения. В последней четверти ХХ века при сборке «шестерки» монтировался СТ-221 с коллектором-приемником в виде цилиндра, который имел иной кормовой сегмент и статорную обмотку с другим набором катушек шунтового и сериесного вида. Принципиальное устройство стартера ваз 2106 можно посмотреть ниже:

1 – приводная шестеренка; 2 – муфта обгонного действия; 3 – кольцо-поводок; 4 – заглушка из РТИ; 5 – приводной рычаг; 6 – приводной кожух; 7 – релейный якорь; 8 – релейная обмотка; 9 – пластина контактного типа; 10 – релейная крышка; 11 – болты для контакта; 12 – коллекторное устройство; 13 – держатель щеток стартера; 14 – якорная втулка; 15 – коллекторная крышка; 16 – защитная крышка; 17 – корпусная часть; 18 – полюсной элемент; 19 – якорное устройство; 20 – кольцо промежуточного крепления; 21 – кольцо-ограничитель.

Электрическая схема подсоединения стартера ваз 2106 расположена ниже:

1 – АКБ; 2 – обмотка реле втягивающего на стартер; 3 – ключ зажигания; 4 – обмотка реле втягивающего на стартер удерживающего типа; 5 – стартер-пускатель; 6 – генераторное устройство.

При подаче электроэнергии на стартер ВАЗ 2106, цена которого достаточно высока, релейный якорь работает на «втягивание» и с помощью рычага перемещает шестеренчатый привод, осуществляя сцепление шестерни с маховиком. В это же время контактная пластина входит в цепь с релейными болтами, тем самым способствуя появлению тока на стартерных обмотках.

При вводе в действие электрической цепи стартера ток от АКБ поступает на обмотки стартерного реле тягового типа. При этом обмотка, работающая на втягивание бендикса, обесточивается, а поступление импульса энергии на стартерный якорь через редуктор повышает электрический импульс в несколько раз.

Устройство бендикса

Бендикс представляет собой довольно интересное устройство. Иногда его называют муфтой свободного хода или обгонной муфтой.

Для запуска двигателя нужно, чтобы маховик вращался не медленнее, чем 100 об/мин. Так как шестерня стартера намного меньше зубчатого венца маховика, ей нужно вращаться в 10 раз быстрее, чтобы придать маховику необходимое ускорение. Это 1000 об/мин.

Когда двигатель заводится, маховик начинает вращаться очень быстро. Он передает это быстрое вращение на шестерню. Нетрудно посчитать, что скорость вращения шестерни при этом будет уже 10 000 об/мин. Если на вал стартера передалось такое ускорение, то он бы не выдержал. Именно для этого и нужен бендикс. Он передает вращение от шестерни на маховик, но не передает его обратно от маховика на шестерню.

Бендикс в разборе

Сам бендикс состоит из двух частей: шестерни и корпуса. Внутренняя обойма шестерни входит в корпус с внешней обоймой. Внутри этой обоймы находятся четыре ролика с пружинками. Корпус бендикса вращается через вал стартера. При вращении внутренняя обойма шестерни как бы заклинивает в корпусе и вращается, а при вращении шестерни от маховика эти ролики расходятся и не передают вращение на вал. Сам вал стартера при этом вращается с прежней скоростью.

Как можно замкнуть стартер напрямую

Замкнуть стартер напрямую можно путем соединения с АКБ или через контакты. Оба варианта рабочие, если якорь устройства не повреждён.

Замыкание клемм отверткой, монтировкой или гаечным ключом

Если неисправно тяговое реле, используется метод прямого замыкания любым металлическим стержнем нужной длины. Это может быть отвёртка, гаечный ключ или монтировка. О проблемах со втягивающим свидетельствует характерное пощёлкивание во время поворота ключа в замке зажигания. Стартер в этот момент неспособен провернуть коленвал, так как зубья бендикса не цепляются за венец маховика. Замкнув силовые клеммы стартера, удастся пустить ток на электрообмотки напрямую. Гаечный ключ или отвёртка возьмут на себя функции тягового реле.

На некоторых моделях авто (Ваз 2109, 2110, 2114), чтобы перемкнуть стартер отверткой, надо демонтировать воздушный фильтр и отсоединить фишку, проложенную на контактную группу. После запуска мотора всё обратно собирается.

Возможные последствия

Недостатком данного способареанимации стартера является риск спалить катушку зажигания автомобиля. По этойпричине не рекомендуется повторно совершать процедуру — достаточно одного раза.Если не получилось запустить мотор, значит, проблему нужно искать в другомместе.

Ещё один неприятный момент: вточках соединения отвёртки с контактами, независимо от ампеража автомобиля,образуется ток силой 40-50 А. Из-за этого стержень инструмента может прикипеть,дать сильную отдачу в руку. Решение: без паники скинуть рожковым ключомминусовую клемму.

Подключение напрямую к аккумулятору

Отрезок медного кабеля, клеммытипа «крокодил» и плоский штекер, — вот и всё, что нужно для прямого соединениястартера с АКБ. Из этих трёх компонентов собирается переноска, которая даствозможность завести двигатель. Интегрировать самодельное устройство нужно ссиловым кабелем, идущим на стартер. Он имеет разъём, куда и необходимо вдетьпровод.

Дальнейшие действия:

• поставить машину на нейтралку;
• включить зажигание;
• соединить «крокодил» с плюсовой клеммой аккумулятора.

Самодельная переноска с крокодилом Если никаких другихнеисправностей нет, стартёр должен заработать. После запуска силового агрегатанужно быстро скинуть клемму с аккумулятора. Изготовленный провод выдернуть изсоединения, снятый штекер установить наместо

Всё делается просто, но рекомендуется соблюдать осторожность. Впротивном случае можно обжечься или замкнуть что-то

Вопросы выбора, ремонта и замены втягивающего реле

Тяговое реле подвергается значительным электрическим и механическим нагрузкам, поэтому высока вероятность его выхода из строя даже при бережной эксплуатации. О неисправности данного узла свидетельствуют различные признаки — отсутствие характерного стука подвода привода стартера при включении зажигания, слабое вращение стартера при заряженной аккумуляторной батарее, «молчание» стартера при работающем подводе привода и другие. Также неисправности выявляются при прозвонке реле — обычно происходят обрывы обмоток, повышение сопротивления в силовой цепи вследствие обгорания и загрязнения контактов, и т.д. Определить неисправность помогают алгоритмы диагностики, обычно приведенные в инструкции к автомобилю. Зачастую выявленные проблемы устранить сложно или вовсе невозможно (как, например, обрыв втягивающей или удерживающей обмоток, поломка контактного болта и некоторые другие), поэтому реле проще и дешевле полностью заменить.

На замену следует выбирать только те типы и модели втягивающих реле, которые указываются производителем транспортного средства. Покупку нужно делать по каталожным номерам — только так можно уверенно поменять узел и заставить стартер работать в штатном режиме. Реле другого типа установить сложно или в принципе невозможно (вследствие неодинаковых габаритов), а если это и получится сделать, то стартер может работать некорректно или вовсе не выполнять свою главную функцию.

Для замены реле электростартер приходится демонтировать с двигателя и разбирать, зачастую — с применением специального инструмента. При монтаже нового реле нужно тщательно выполнять электрические соединения — провода предварительно зачищаются и скручиваются, при фиксации их на клеммах нужно обеспечить надежность, предотвратив искрение и нагрев. Все операции лучше выполнять в соответствии с рекомендациями, прописанными автопроизводителем в инструкции по ремонту и обслуживанию транспортного средства.

В дальнейшем тяговое реле, как и сам стартер, требуют лишь периодического осмотра и проверки согласно регламенту ТО. При правильном выборе и замене этот узел будет работать надежно и эффективно, обеспечивая уверенный запуск двигателя.

В этой статье мы расскажем, как проверять втягивающее реле стартера для выявления неисправностей и рассмотрим способы их устранения.

Стартер автомобиля является тяговым электродвигателем, за счет которого производится раскручивание коленчатого вала для дальнейшего запуска силовой установки.

Раскручивание производиться посредством шестерни, установленной на роторе стартера, которая на момент запуска имеет зубчатое зацепление с венцом маховика.

Но зацепление между шестерней стартера и маховика нужно только до того момента, пока силовая установка не запустится.

Если бы зацепление было постоянным, стартер очень быстро выходил бы из строя.

Поэтому в конструкцию последнего включено втягивающее реле, посредством которого и производится введение в зацепление шестерни стартера с маховиком во время пуска мотора и выведение ее из зацепления после запуска.

Втягивающее реле объединено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но ничего нет вечного поэтому, и оно тоже может выйти из строя, хотя это происходит нечасто.

Неисправностей, которые могут возникнуть с данным элементом не так уж и много, но, если они возникли, зачастую запустить мотор либо невозможно, либо очень затруднительно.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:

• Износ его элементов;
• Выгорание контактных пластин, установленных в крышку корпуса;
• Обрыв или перегорание обмотки катушек реле;
• Заедание якоря.

Появление этих неисправностей может вылиться:

1. В несрабатывание стартера при запуске;
2. Слабые обороты стартера, которые неспособны достаточно раскрутить маховик;
3. Продолжение работы его даже после запуска мотора.

Простые блокировка: Отключение исполнительных элементов путем разрыва силовых цепей

1. Силовая группа потребителей +15 зажигания. Это наиболее простой и распространенный способ, блокирующий подачу электроэнергии ее потребителям в автомобиле. В случае установки блокировки цепи зажигания при провороте личинки замка сигнальные лампы на приборной панели не зажгутся, двигатель не заведется. При этом сирена (при ее наличии) будет подавать тревожные сигналы. Для того чтобы обойти данную блокировку злоумышленникам потребуется не более 1 минуты.
2. Управляющая цепь включения стартера. При данной блокировке происходит тестовое включение приборной панели, однако запустить двигатель не удастся. Питание на стартер в этом случае не поступит. Выявить и устранить данную блокировку возможно также просто и быстро.
3. Питание бензонасоса. Еще одна элементарная блокировка, наличие которой определит даже новичок в угонном бизнесе. При ее наличии двигатель заведется, но проработав несколько секунд заглохнет. Злоумышленники в этом случае подают питание на насос по проводу, подключенному к прикуривателю или подключают к топливной линии заранее подготовленную емкость с бензином, находящуюся под давлением. В любом из вариантов время обхода займет не менее 3 минут.
4. Питающая цепь топливных форсунок. При разрыве цепи топливо не подается в рабочие цилиндры и двигатель не заводится. В случае свободного доступа в подкапотное пространство (отсутствия дополнительной защиты замка капота) блокировка деактивируется за считанные секунды путем прямой подачи питания с клеммы аккумулятора.
5. Модуль зажигания. Блокировка цепи питания модуля зажигания также не столь эффективна без организации дополнительной защиты капота. Так же как в случае с форсунками злоумышленнику достаточно накинуть на модуль провод-времянку от аккумулятора, чтобы угнать машину.
6. Питание блока управления двигателем. Разрыв данной цепи устраняется достаточно быстро, если надежно не защитить замок капота и сам ЭБУ. Угонщики с помощью специального приспособления «сеть» (пучок проводов с клеммой под аккумулятор на одной стороне и острые щупы на другой) подают на ЭБУ питающий ток.

Подобрать защиту капота

Выводы

Ещё раз посмотрим на схему 1. Если ключ не переведён к метке Start, клемма S «висит в воздухе». Это выполнено для любых авто, пусть даже в схеме есть добавочное реле. И значит, отключать штатный провод от клеммы S будет не обязательно… А в случае с ВАЗом отключение проводят затем, чтобы получить доступ к клемме.

Это интересно: Какое средство лучше для раскоксовки поршневых колец

Сняли фильтр, отключили штекер, пробуем замкнуть…

Если фильтр двигателя снять нельзя или доступ перекрыт аккумулятором, делаем иначе – используем только заводную ручку.

Замыкать контакты лучше не отвёрткой, а любым гаечным ключом (см. фото). Желательно, чтобы рукоятка была изолированной.

Напряжение «12 Вольт» не опасно, но результатом ошибок могут стать сгоревшие предохранители. Успехов.

Для тех, кто понял не всё: фильтр надо снимать с креплений, но не с «гофры». Корпус фильтра помещается на АКБ.
