Инструкция как заряжать аккумулятор автомобиля зарядным устройством

Необслуживаемый аккумулятор: вредные советы и реальность

Вокруг варианта АВ с беспилотным типом уже накопилось много сомнительной информации. Вот основные «ужастики», чтобы вы могли составить собственное мнение, стоит оно того или нет.

Просто установите необслуживаемую батарею и забудьте о ней. Процесс эксплуатации автомобиля сопровождается постоянной разрядкой и подзарядкой аккумуляторов каждого типа. Поскольку восстановление использованного заряда в большинстве случаев не составляет 100 процентов, необходимо периодическое пополнение заряда. Кроме того, клеммы необходимо содержать в чистоте, очищая их от накопившихся солей и окислов.
Необслуживаемые батареи умирают быстрее из-за отсутствия доступа к электролиту. Батареи выходят из строя преждевременно не потому, что в этом заинтересован производитель (мало найдется желающих повторно покупать некачественный продукт), а потому, что их неправильно используют. Необслуживаемый аккумулятор необходимо время от времени подзаряжать рекомендованным способом.
Уровень электролита не может быть проверен. Это заблуждение, поскольку, во-первых, существуют модели с оптическим индикатором, а во-вторых, во многих типах батарей объем можно увидеть через свет.
Батареи необслуживаемого типа можно менять местами. Это относится только к моделям со связанным электролитом, т.е. гелевым и AGM

Если вы не будете осторожны с вариантами с жидким электролитом, такая неосторожность ускорит конец батареи. Информация о правилах использования приведена в инструкции, так что в данном случае производители не пытаются ничего скрыть.
Процесс зарядки необслуживаемой батареи непредсказуем

Устойчивое мнение исходит от пользователей, которые не до конца понимают процесс и поэтому придумывают ужасные истории, которых не существует. Например, герметичный корпус препятствует выходу пара и газов, поэтому, если за устройством не следить, в какой-то момент оно просто взорвется. Действительно, система разгерметизации есть, и она работает. Если же аккумулятор вздулся во время зарядки, то это результат вопиющего нарушения рекомендованного цикла из-за перегрева, вызвавшего деформацию пластин.
Пробки для долива электролита умело спрятаны. В некоторых моделях на глазковом отверстии можно увидеть заглушку. Это не то, чем кажется, а вышеупомянутая система сброса избыточного давления — без встроенных прибамбасов.
Вы все еще можете долить рабочую жидкость через контрольный индикатор. Необслуживаемая батарея имеет шесть камер, в одной из которых имеется окно с контрольным индикатором. Если вы можете снять его, а затем установить обратно без катастрофических последствий, вы действительно можете долить электролит в эту камеру. Остальные пять отделены друг от друга перегородками.

Необслуживаемая батарея не требует ничего, кроме соблюдения инструкций

Эксперименты и неосторожность приведут к необратимому разрушению устройства

При каких случаях необходимо заряжать аккумулятор

Основной индикатор, это электролит, а точнее его плотность. Данный показатель должен быть не ниже 1,25 г/см3 и не выше 1,29 г/см3. Измеряется специальным прибором — ареометром.

Для определенных климатических условий данные цифры нужно уточнять.

Поэтому желательно чтобы прибор был всегда под рукой, пользоваться им легко и специальной подготовки не потребуется.

Ниже приведены ситуации, когда необходимо подзаряжать АКБ:

• при разрядке аккумуляторной батареи после длительной стоянки автомобиля;
• при длительной, в несколько попыток, но безуспешной заводки автомобиля, что привело к разрядке батареи.
• по причине других ситуаций, которые привели к разрядке источника питания или его выходу из строя.

Можно ли заряжать аккумулятор, не снимая клеммы

В абсолютном большинстве случаев необходимость зарядить АКБ без снятия становится актуальной тогда, когда приходится иметь дело с авто, на котором установлены энергонезависимые компоненты. Объясняется это тем, что при отключении питания имеет место обнуление всех настроек или, как вариант, включение автоблокировки.

Карбюраторный двигатель

И если на повестке дня стоит вопрос о восполнении зарядной емкости аккумуляторной батареи авто с карбюраторным двигателем, используемым преимущество в рамках отечественного автопрома, то следует помнить, что здесь применяется только один электронный блок, и именно он регулирует напряжение в генераторной цепи.

При этом коммутатор не будет реагировать на подключение внешней зарядки. Если же на авто был установлен электронный контроллер для коррекции состава топливной смеси и владельцы не вмешивались в устройство электроники, то имеет смысл заряжать АКБ по аналогии с машинами, оснащенными ДВС с распределенным топливным впрыском.

Инжекторный ДВС

Главная отличительная особенность инжекторных двигателей заключается в распределенном вспрыске топлива, для чего предусматривается построенный на микропроцессорах блок, мгновенно реагирующий на поступающую с различных датчиков информацию. Кроме того, в конструкции таких контроллеров предусматривается специальная защита, которая при малейшем скачке напряжения сразу отсекает питание.

Поэтому рекомендуется отсоединять АКБ от общего бортового оборудования автомобиля, правда, некоторые производители не рекомендуют производить отключение. Как действовать в таких случаях? Разумеется, придерживаться рекомендаций, приведенных в заводской инструкции по эксплуатации. При этом подаваемая сила тока с зарядного устройства не должна выходить за пределы диапазона от 2 до 8 А, который считается совершенно безопасным для автомобиля.

Дизельный мотор

Разрешается заряжать аккумулятор без его снятия и в том случае, если автомобиль работает на дизельном двигателе. И хотя есть вероятность воспламенения, практика показывает, что при отключении мотора подобные риски являются минимальными. И не последнюю роль в этом вопросе играет высокая стабильность функционирования системы, работающей под управлением общего электронного блока.

Основные требования

Самодельные устройства, в отличие от заводских, требуют несколько другого подхода к эксплуатации. У большинства из них отсутствуют многие узлы, помогающие при зарядке и повышающие безопасность. Происходит так преимущественно потому, что мастера, не имея опыта монтажа сложных электронных схем, стремятся упростить конструкцию.

Если приборы автоматического контроля и аварийного отключения отсутствуют, требуется постоянно наблюдать за процессом. Оставлять работающее устройство без присмотра опасно: есть риск повреждения аккумулятора и даже пожара. Поэтому в зарядном устройстве, сделанном самостоятельно, желательно предусмотреть узлы для безопасной автономной работы.

Они должны обеспечить:

• стабильность вольтажа на выходе;
• отключение от аккумулятора при превышении зарядного тока или напряжения;
• самоблокировку — после аварийного отключения устройство самостоятельно запуститься не может;
• защиту от неправильного подключения полюсов.

Требования к зарядке АКБ

Перед проведением процедуры изготовления самодельного зарядного для АКБ необходимо обратить внимание на следующие требования:

1. Обеспечение стабильного напряжения 14,4 В.
2. Автономность устройства. Это означает, что самодельное устройство не должно требовать присмотра за ним, так как зачастую АКБ заряжается ночью.
3. Обеспечение отключения зарядного устройства при увеличении зарядного тока или напряжения.
4. Защита от переполюсовки. Если устройство будет подключено к АКБ неправильно, то должна срабатывать защита. Для реализации в цепь включается предохранитель.

Переполюсовка представляет собой опасный процесс, в результате которого АКБ может взорваться или закипеть. Если аккумулятор исправен и лишь слегка разряжен, то при неправильном подключении зарядного  устройства произойдёт повышение тока заряда выше номинального. Если же АКБ разряжена, то при переполюсовке наблюдается увеличение напряжения выше заданного значения и как итог — электролит закипает.

Как зарядить гибридные АКБ

Пластины для гибридных аккумуляторов изготавливаются по двум технологиям, одна часть с добавлением сурьмы, вторая – кальция. Аккумулятор относится к категории малообслуживаемых, однако пробки на банках имеются. Поэтому у него следует один раз в 2 – 3 месяца проверять уровень электролита, а при необходимости добавлять дистиллированную воду. Из их главных достоинств следует выделить хорошую сопротивляемость к глубокой разрядке, а также способность выдавать высокие пусковые токи. Помимо этого аккумулятор данного класса имеют приятную стоимость, которая примерно в два раза ниже чем у кальциевых.

Аккумуляторы заряжаются таким же способом, как и остальные, то есть током 10 – 30 % от емкости батареи. Опытные автомобилисты рекомендуют подзаряжать аккумулятор током 2 А, с напряжением 13.8 – 14.2 В. По достижению значений 14.2 В и 0.3 А, можно снимать батарею с устройства – зарядка завершена.

Категорически не рекомендуется подавать на аккумулятор большие токи, это вызовет вскипание электролита и разогрев пластин, что может привести к осыпанию активного вещества с них.

Летом, особенно в сильную жару, у гибридных батарей следует регулярно проверять уровень электролита. Это обусловлено тем, что аккумулятор выдает большее рабочее напряжение, а потому испарение электролита происходит быстрее.

Как подготовить аккумулятор к зарядке

Для подготовки к зарядке аккумуляторной батареи следует пользоваться следующим алгоритмом:

• снять АКБ со своего места, отсоединив сначала минусовую после плюсовую клемму, либо в зависимости от того, на какой клемме установлен быстросъем. Если температура окружающей среды меньше +10°С, то АКБ должен сначала погреться;
• почистить клеммы, удалив продукты сульфатации, жир смазки, а корпус батареи протереть тряпкой, смоченной 10% раствором нашатырного спирта или соды;
• если АКБ обслуживаемый, то нужно открутить пробки на банках и положить их рядом. Желательно проверить ареометром плотность электролита. Если АКБ необслуживаемый, то снимите заглушку вентиляционного отверстия для свободного выхода паров реактива;
• для обслуживаемого АКБ нужно добавить дистиллированную воду в случае, если пластины в банке погружены менее, чем на 50мм, помимо этого уровень должен быть везде одинаков.

Крайне важно соблюдать технику безопасности, ознакомиться с ней перед процессом зарядки, особенно если вы делаете это дома:

• заряд осуществляется только в проветриваемом помещении, желательно на балконе, так как из батареи испаряются вредные химические вещества;
• рядом с открытыми банками при зарядке нельзя курить, совершать сварочные работы;
• снимать и одевать клеммы только при выключенном зарядном устройстве;
• не заряжать АКБ при повышенной влажности воздуха;
• откручивать и закручивать крышки банок только в защитных перчатках и очках, во избежание попадания кислоты на кожу рук и глаза;
• рядом с ЗУ держать 10% раствор соды.

Как не оставить во время зарядки аккумулятора автомобиль без охранной сигнализации

При зарядке автомобильного аккумулятора его, как правило, снимают с автомобиля на время зарядки. При этом автомобиль остается без электронной системы охранной сигнализации. Редко у кого есть запасной автомобильный аккумулятор для подмены. Но его и не обязательно иметь, можно обойтись аккумулятором на 12В небольшой емкости, например, от Источника бесперебойного питания компьютерной техники. Ведь при выключенных электроприборах ток потребления схемой автомобиля не превышает 0,01 А×ч, а если включена сигнализация, то увеличивается максимум до 0,05 А×ч. Так что для полноценной замены на сутки подойдет любой аккумулятор емкостью даже 1,2 А×ч. Подойдет даже непригодный аккумулятор для работы в UPS из-за потери емкости. Перед применением, подменный аккумулятор надо обязательно зарядить и проверить его работоспособность. Для проверки достаточно подключить к выводам аккумулятора лампочку от фары автомобиля. Если лампочка светит в полную силу, значит аккумулятор годен для подмены.

Для подключения аккумулятора сначала нужно подготовить провода для подключения к бортовой электропроводке автомобиля, оснастить концы проводов клеммами, и снять изоляцию на 8-10 см.

Далее нужно извлечь штатный аккумулятор и на его месте поместить подготовленный аккумулятор от UPS. Соблюдая полярность, обвить зачищенными концами проводов штатные наконечники для подключения аккумулятора. Надеть клеммы на контакты временного аккумулятора. Убедиться, что случайное прикосновение положительного наконечника к металлическим деталям автомобиля исключено.

Осталось закрыть крышку капота, двери и поставить с брелока автомобиль на сигнализацию. Центральный замок при этом тоже будет работать. На время заряда аккумулятора охранная система будет успешно выполнять возложенную на нее задачу.

Правила зарядки автомобильного аккумулятора

Аккумулятор является источником постоянного тока и при его подключении необходимо соблюдать полярность. Выводы аккумулятора имеют маркировку. Положительный вывод обозначен знаком «+», а отрицательный знаком «—». На выводах зарядного устройства для подключения аккумулятора тоже есть такая же маркировка. При подключении аккумулятора для зарядки нужно положительный вывод «+» аккумулятора соединить с положительным выводом зарядного устройства, а отрицательный «—» – с отрицательным. Если попутать полярность подключения, то аккумулятор вместо зарядки будет разряжаться и даже вывести из строя зарядное устройство.

Сечение проводов для подключения аккумулятора к зарядному устройству должно быть не менее 1 мм2, что соответствует диаметру провода без учета изоляции 1,3 мм.

Перед зарядкой снятый с автомобиля аккумулятор необходимо очистить от грязи и протереть его поверхности для удаления кислотных остатков тканью, смоченной водным раствором соды, приготовленного из расчета столовая ложка соды на стакан воды. Если кислота на поверхности есть, то водный раствор соды пенится.

Если аккумулятор имеет пробки для заливки кислоты, то все пробки нужно выкрутить, для того, чтобы образующиеся при зарядке в аккумуляторе газы могли свободно выходить. Обязательно нужно проверить уровень электролита, и если он меньше требуемого, долить дистиллированной воды.

Согласно теории, заряжать аккумулятор можно током, не хватающей ему емкости до полной зарядки. То есть, если аккумулятор имеет емкость 50 А×ч и заряжен наполовину, то в первый момент заряда можно установить ток 25 А и с каждой минутой его уменьшать, вплоть до нуля при полной зарядке. На таком принципе работают некоторые автоматические зарядные устройства, позволяющие всего за несколько часов полностью зарядить автомобильный аккумулятор. Но такие зарядные устройства очень дорогие. Да и необходимость в них не возникнет, если заряжать аккумулятор заблаговременно.

Хотя некоторые зарядные устройства позволяют выполнять зарядку в полуавтоматическом режиме, я все же предпочитаю заряжать аккумулятор в ручном режиме. Как правило, аккумулятор разряжен не более чем наполовину, поэтому зная его емкость, не сложно рассчитать время заряда. Например, для 50 А×ч аккумулятора, для полной его зарядки нужно подать, с учетом потерь ток 30 А×ч. Выставляю ток заряда 3 А, и через 10 часов аккумулятор будет полностью заряжен. Для гарантированной полной зарядки аккумулятора, если позволяет время, можно установить ток 0,5 А и в таком режиме продолжить заряжать аккумулятор насколько позволит время. Для автомобильных аккумуляторов большой емкости такой ток заряда безопасен.

Если время поджимает, то можно сначала заряжать аккумулятор током, допустим, 8 А в течении трех часов, а затем ток уменьшить до 6 А и заряжать еще час. Аккумулятор будет заряжен всего за 4 часа. Но, все, же оптимальным режимом для зарядки является небольшой ток, 2-3 А. При таком токе исключается перезарядка и перегрев аккумулятора, которые сильно сокращают срок его службы. Все хитроумные способы заряда для уменьшения сульфатации пластин аккумулятора, как показывает практика, не более чем теория. Если режим работы аккумулятора соблюдается (не допускается полный разряд), качественный кислотный аккумулятор прослужит от 3 до 5 лет, в лучшем случае семь.

Как быстро зарядить аккумулятор

Если АКБ разрядился, а машину завести нужно– необходима быстрая зарядка. Это возможно при использовании «зарядника» с функцией «Boost», которая есть у большинства современных устройств. При ее активации сразу же включается подача усиленного тока, батарея быстро получает столько электричества, сколько хватит для запуска мотора.

Даже если режима ускорения нет, но есть возможность регулировать ток, реально зарядить АКБ быстрее. Значение напряжения выставляется вручную, но не потребуется больше, чем 30% от штатного тока ЗУ. К примеру, при обычных 6 Амперах заряда для ускорения нельзя ставить более 8 Ампер. Это приведет к быстрому износу системы в целом.

Как часто требуется зарядка АКБ

Первоочередной вопрос, интересующий большинство автомобилистов, заключается в том, как часто им следует заряжать аккумулятор собственного автомобиля.

Периодичность зарядки с помощью ЗУ определяется всегда индивидуально.

Классическая 12-вольтная батарея, используемая на легковых авто, в своей конструкции предусматривает по 6 секций. Они же банки. Внутри них содержатся свинцовые пластины и рабочая жидкость в виде электролита. Чаще всего под капотом авто встречаются АКБ, изготовленные по WET технологии. Но также активно набирают популярность AGM и GEL устройства. Все они нуждаются в зарядке.

Основной реактив в батарее это серная кислота, смешанная с дистиллированной водой. А электроды делают на основе свинца с добавлением различных примесей, металлов для улучшения характеристик.

Потеря ёмкости и заряда АКБ может происходить под действием разных факторов:

• естественный процесс старения и износа;
• испарение кислоты;
• испарение воды;
• загрязнение;
• низкое качество электролита;
• сильный разряд;
• сульфатация и пр.

Если ёмкость падает, батарея параллельно снижает свой ресурс. То есть она способна обеспечить меньшее количество запусков ДВС без необходимости подзарядки. И чем ёмкость меньше, тем чаще АКБ нуждается в подключении к ЗУ.

Когда АКБ эксплуатируется достаточно долгое время, хотя бы раз в месяц рекомендуется проводить профилактическую проверку состояния.

Если батарея качественная и новая, её можно заряжать буквально раз в год, перед зимой. Когда она изношена, лучше увеличить частоту до 2 раз за 12 месяцев.

Обслуживание аккумулятора

Для того чтобы батарея работала долго и не подводила в неподходящий момент, ее необходимо правильно использовать, а также проводить профилактические операции. Как правило, срок эксплуатации батареи для автомобиля составляет от 5 до 10 лет. Выполняя следующие рекомендации, вы сможете максимально продлить время его использования:

1. Периодически (каждый квартал) проверяйте напряжение АКБ, контролируйте уровень электролита и его плотность, протирайте батарею снаружи и чистите клеммы, чтобы не столкнуться с проблемой саморазрядки.
2. При длительном хранении аккумулятора без использования, поместите его в холодное помещение, чтобы химические реакции замедлились, поскольку они напрямую зависят от температуры. Также необходима зарядка-разрядка.

Для этого вам может понадобиться специальная вилка для отслеживания напряжения аккумулятора, а также зарядное устройство.

Хотелось бы отдельно отметить выбор зарядного устройства. Для того чтобы зарядить АКБ, не снимая его с машины, необходимо качественное и надежное оборудование. Как правило, выделяют два вида зарядных устройств: с постоянным током и с постоянным напряжением. Что касается их возможностей к сохранению работоспособности аккумулятора, то они, в общем-то, равны. Однако, несмотря на это, каждый из них обладает своими преимуществами и недостатками.

Например, если зарядка производится с использованием устройства, основанного на постоянном токе, то здесь необходим постоянный контроль и корректировка подаваемого тока

Это не очень удобно, так как если весь процесс для батареи объемом 60 А/ч занимает 20 часов, то вам придется каждый 2 часа обращать внимание на показания приборов. Более удобен и выгоден аппарат с постоянным напряжением, который не требует вашего внимания, а по времени зарядки идентичен

В общем, зарядить аккумулятор прямо на автомобиле довольно просто. Главное всегда соблюдать технику безопасности выполнять все советы, которые указанны в нашей статье

Также, всегда обращайте внимание на инструкцию к устройству и на характеристики вашей батареи, чтобы избежать возможных поломок

Как зарядить аккумулятор не снимая с автомобиля

Зарядка аккумулятора без снятия с авто

Как зарядить аккумулятор?

Как завести двигатель, если у вас сел аккумулятор (АКБ)

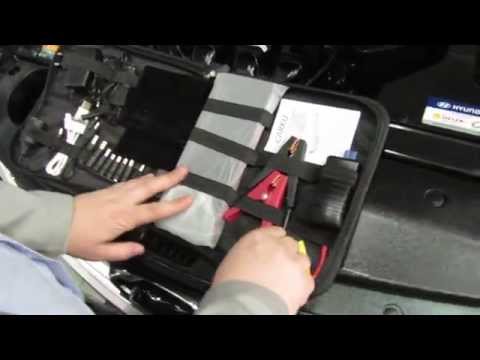

Запуск двигателя автомобиля пуско-зарядным устройством

Как завести автомобиль с севшим аккумулятором

Каким режимом лучше подзаряжать батарею

Оптимальным считается режим подзаряда стабилизированным током. Существует мнение, что таким способом наиболее полно используется емкость АКБ.

Зарядка постоянным током.

Ток заряда определяется разностью напряжений между выходом ЗУ и значением на клеммах аккумулятора. В процессе заряда напряжение АКБ растет, поэтому для поддержания тока на одном уровне придется увеличивать напряжение ЗУ. В конце зарядки это может привести к выходу батареи в режим «кипения», что для нее вовсе неполезно. Если зарядка ведется с ручным поддержанием режима, то ближе к завершению надо уменьшить напряжение зарядника (при этом уменьшится ток). Если применяется автоматичекое ЗУ, надо активировать режим ограничения напряжения (если он присутствует). Критерием окончания зарядки служит достижение на АКБ уровня не менее 12,6 вольт.

В недорогих автоматических зарядных устройствах зачастую реализован режим зарядки стабильным напряжением. При этом напряжение самого аккумулятора по мере пополнения заряда возрастает, ток плавно убывает, и к концу зарядки становится минимальным за счет достижения на клеммах АКБ наибольшего уровня напряжения. Это служит критерием окончания процесса.

Пополнение энергии АКБ методом стабилизированного напряжения.

Плюсом такого способа является гарантия от избыточного напряжения, не позволяющая аккумулятору перейти в режим «кипения». Недостатком метода считается слишком большой зарядный ток в начале процесса, если приходится подзаряжать хорошо разряженный аккумулятор. Этот ток зависит от разницы между напряжениями зарядного устройства и выхода аккумулятора. «Умные» зарядники имеют функцию ограничения этого тока на начальном этапе, а простые ЗУ бюджетного класса или самоделки в этой ситуации могут способствовать снижению ресурса батареи.

Правильная зарядка

Существует два метода зарядки автомобильной батареи — постоянным напряжением и постоянным током. У каждого свои особенности и недостатки:

Таблица оценки состояния аккумулятора.

Все ЗУ выполняют одну работу – преобразуют переменное напряжение 220 В в постоянное – 13,8-14,4 В.

Для изготовления простейшего зарядного устройства понадобиться всего лишь две составные части – трансформатор и выпрямитель.

Сколько нужно предохранителей для самодельного зарядного устройства в автомобиль?Один из них рекомендуется установить на «плюсовом» выводе с диодного моста. Этот предохранитель должен быть рассчитан на ток не более 10 А. Второй предохранитель (на 0,5 А) нужно установить на выводе 2 трансформатора.

Подготовка и проверка аккумулятора

Если для возобновления запаса энергии аккумулятор демонтируется с машины, перед началом зарядки его желательно помыть, а после высушить. Это нужно для того, чтобы удалить токопроводящие загрязнения и избежать утечек тока во время эксплуатации авто. Сделать это можно с помощью мыльного раствора

Органические растворители надо применять с осторожностью – они могут растворять материал корпуса батареи

Если аккумулятор в обслуживаемом исполнении, надо проверить уровень электролита, вывернув пробки и осмотрев каждый элемент. Если уровень в какой-либо из банок ниже нормы, надо долить дистиллированную воду

Еще лучше в этом случае – замерить плотность жидкого реагента во всех банках, не обращая пока внимание на абсолютное ее значение (так как батарея не заряжена полностью)

Если плотность жидкости в отстающей банке заметно выше остальных, значит, уменьшение количества произошло за счет испарения воды. Это исправляется добавлением воды. Если плотность примерно равна, а в одной или нескольких банках уровень ниже, возможна утечка через механическое повреждение корпуса.

Надо внимательно осмотреть АКБ на предмет отверстий или проломов, а еще лучше смочить корпус раствором поваренной соды. В месте утечки электролита будет наблюдаться интенсивное пенообразование.

Проверка уровня электролита.

Если все в порядке, пробки можно пока не заворачивать обратно на случай «кипения» батареи. Но этого режима надо избегать.

Если АКБ необслуживаемого исполнения, но имеет полупрозрачный корпус, в наличии нормального уровня электролита можно убедиться, рассматривая каждый элемент на просвет.

Батарея с полупрозрачным корпусом.
