🏁порядок действий при замене топливного фильтра своими руками на авто марки toyota corolla

Как заменить своими руками

В большинстве случаев фильтрующие элементы реально заменить непрофессионалу самостоятельно.

Где находится

Наиболее простые фильтры устанавливаются перед карбюраторами. Их легко менять. Инжекторные двигатели требуют более качественной тонкой очистки из-за повышенного давления внутри системы впрыска. Помещенные внутрь металлического корпуса фильтрующие элементы устанавливаются под  днищем автомобиля. Для его замены понадобится смотровая яма или подъемник.

Топливное оборудование дизелей является очень чувствительным к качеству солярки, поэтому здесь используется фильтры особой конструкции, которые должны помимо основной функции выводить воду из состава топлива. Кроме того, солярка содержит парафины, которые на морозе могут кристаллизоваться. Поэтому многие дизельные фильтры для топлива имеют подогрев. Они устанавливаются между топливным насосом и двигателем.

Для замены топливного фильтра на бензиновом или дизельном автомобиле понадобится самый простой набор инструментов.

Как заменить самостоятельно для бензинового мотора

Здесь будут нужны:

• гаечные ключи;
• плоскогубцы;
• отвертка.

На большинстве современных бензиновых автомобилей используется два топливных фильтра. Сеточка грубой очистки, как и насос, помещается внутри топливного бака. Второй элемент устанавливается под днищем авто.

Для замены сеточки внутри топливной емкости авто нужно действовать следующим образом:

• снять с аккумулятора клеммы и заднее сидение авто;
• открутить декоративную прокладку;
• отключить предохранитель бензонасоса для понижения давления внутри топливной системы;
• отсоединить топливные магистрали;
• вытянуть насос, освободить сеточку и заменить ее.

Расположенный под днищем авто элемент тонкой очистки топлива меняется в таком порядке:

• вначале демонтировать наконечники соединительных трубок;
• ослабить крепление, открутив гайку;
• отсоединить трубки от топливного фильтра;
• снять старый элемент, установить новое фильтрующее устройство.

Новый фильтр тонкой очистки топлива нужно устанавливать строго по стрелке, которая показывает направление движения горючего от бака к двигателю.

Для снятия топливного фильтра с авто, оснащенного системой с инжектором, нужно всего лишь открутить хомуты, отсоединить соединительные трубки по сторонам. Для снятия сетки грубой очистки придется доставать насос, разбирать корпус топливной станции.

Чтобы заменить фильтр на современном бензиновом автомобиле своими руками, нужно действовать следующим образом:

1. Вначале необходимо снизить давление внутри топливной магистрали. Для этого нужно отключить предохранитель, отвечающий за топливный насос. Затем завести автомобиль, дать поработать мотору до тех пор, пока он не заглохнет. Произвести повторный запуск с нулевым результатом.
2. Добраться до топливного насоса. Если он расположен в подкапотном пространстве, то для этого придется снять крышку воздушного фильтра. Топливный фильтрующий элемент расположен внутри или поблизости помпы.
3. На следующем этапе нужно отсоединить все шланги от фильтра, открутить его крепление. Под автомобиль в этом месте нужно подставить какую-то емкость для слива остатков топлива. Затем нужно демонтировать элемент.
4. Залить новый фильтр горючим, смазать его уплотнительные кольца. Установку требуется производить в обратном порядке. Лучше закрутить фильтрующий элемент от руки, подсоединить все трубки и шланги.
5. После этого вставить предохранитель насоса, повернуть ключ зажигания, но не запускать двигатель. Такие действия восстановят рабочее давление внутри топливной системы.
6. Перевести рычаг переключения передач в нейтральное положение. Выжать акселератор до упора и завести мотор. Это нужно для того, чтобы удалить воздушные пробки. Двигатель может заглохнуть. Требуется несколько раз повторить эту процедуру. Если загорится «Check engine», то это можно считать вполне нормальным явлением.
7. После поездки на авто рекомендуется проверить фильтр на герметичность. Любые подтеки должны отсутствовать.

Для дизельного мотора

Данные силовые агрегаты отличаются особой требовательностью к качеству солярки. При этом дизельное топливо содержит множество разных примесей, парафин и влагу. Для замены топливного фильтра понадобится ручной подкачивающий насос, емкость для слива горючего.

Здесь процедура замены достаточно простая:

• вначале нужно открутить все крепежи, ослабить хомуты;
• отсоединить от корпуса топливные шланги, снять разъем водного датчика;
• после этого установить новый фильтр, ориентируясь по стрелкам на корпусе.

В случае съемного фильтрующего элемента нужно промыть элемент изнутри, избавившись от мусора и грязи.

Лучшие топливные фильтры для дизельных двигателей

Авто с дизельным двигателем чаще сталкиваются с плохим качеством топлива. Дополнительный негативный фактор – низкая устойчивость солярки к морозам: при понижении температуры в топливе вымораживаются парафины, которые забивают фильтрующий элемент

По этим причинам к выбору топливного фильтра для дизеля нужно отнестись с повышенным вниманием. Наша команда изучила особенности и характеристики 7 популярных моделей и советует 3 марки, которые отличаются долговечностью комплектующих и эффективностью защиты от механических примесей

Volkswagen 7H0127401B

Немецкий концерн производит комплектующие для собственного конвейера и поставляет запчасти для Audi, Seat, Porsche. Развитая дилерская сеть позволяет приобретать оригинальные запчасти. Фильтр Volkswagen 7H0127401B предназначен для установки на кроссовер Touareg и коммерческие автомобили Transporter T5. Это прямоточная модель с четырьмя отводами в прочном непрозрачном корпусе. Фильтрующий элемент изготовлен из плотной бумаги с синтетическими волокнами. Имеет увеличенный ресурс: менять расходник рекомендуется не раньше, чем через 15-20 тыс.км.

Деталь полностью совместима с оригинальными комплектующими и может использоваться для планового ремонта автомобилей, которые находятся на гарантийном обслуживании. Корпус изготовлен из устойчивого к коррозии алюминиевого сплава.

Достоинства:

• Точные размеры;
• Удобное расположение отводов;
• Простая замена;
• Низкая цена;
• Отсутствие дефицита.

Недостатки:

Встречаются подделки.

Knecht KL 581

Немецкий производитель стабильно входит в число лидеров. Продукция бренда отличается безупречной работой клапанов и хорошим качеством бумаги. Средний ресурс расходников – 20-25 тыс.км. Поставляется продукция на конвейеры немецких компаний и на вторичный рынок японских автомобилей. В каталоге дизельные топливные фильтры для Suzuki, Toyota, Mitsubishi. Основа Micro-STAR обеспечивает максимальную степень очистки топлива.

Knecht KL 581 – один из самых универсальных в каталоге компании. Эта модель используется при ремонте Citroen, Fiat, Ford, Jaguar, Land Rover, Lancia. Фильтрующий элемент находится в прочном корпусе, устойчивом к коррозии, надежно защищая топливную систему от воды и механических примесей.

Достоинства:

• Низкое сопротивление потоку топлива;
• Высокий уровень отсева;
• Долговечность;
• Точное соответствие оригинальным запчастям по всем размерам;
• Качественная упаковка.

Недостатки:

Высокая цена.

Diesel Technic 2.12232

Компания Diesel Technic специализируется на производстве комплектующих для вторичного автомобильного рынка. Основной ассортимент — запчасти для MAN, DAF, Volvo. Топливный фильтр Diesel Technic 2.12232 является одним из самых универсальных в каталоге бренда. Расходник можно использовать при плановом обслуживании спецтехники Caterpillar, Massey-Ferguson, John Deere, Demag, Grove и грузовых автомобилей MAN, DAF, Iveco, UD Trucks, Mercedes-Benz, Scania, Isuzu.

Оборудование создано с учетом сложных условий эксплуатации. Надежно защищен прочным корпусом, устойчивым к механическим воздействиям и вибрации. Эластичные уплотнители обеспечивают герметичность соединений. Большой объем позволяет обеспечивать бесперебойную работу моторов с повышенной мощностью.

Достоинства:

• Простая замена;
• Точное соответствие оригиналу по размеру;
• Стабильное качество;
• Наличие международных сертификатов;
• Низкая цена.

Недостатки:

Низкий уровень защиты от контрафакта.

Лучшие производители ремней ГРМ

Замена масла на Камри

1. Греем мотор примерно 5 минут. Холодное масло будит плохо вытекать с двигателя, в итоге может остаться много грязного масла которое в итоге вы смешаете с новым. Таким образом ухудшаться характеристики нового масла.
2. Для доступа к днищу автомобиля идеально было бы наличие смотровой ямы, но за ее отсутствие подойдет и обычный домкрат со стойками. В некоторых моделях может быть установлена «защита» картера двигателя. Ее нужно будит снять для доступа к сливной пробке.
3. Для лучшего «стека» отработанной жидкости с картера, откручиваем заливную пробку горловины и можно также вытянуть щуп. Масло быстрей сливается если есть сквозное отверстие.
4. Подставляем тазик либо любую другую посуду которая может вместить 5 л отработки.
5. Откручиваем сливную пробку ключом (лучше если будит трещотка). Лучше всего сразу рассчитывать что масло будит горячим. На этом этапе работ нужно быть более всего внимательным.
6. После полного слива старого грязного масла которое имеет черный цвет убираем тазик в сторону.
7. Необязательным пунктом является промывка двигателя специальным промывочной жидкостью. Вы удивитесь какое черное масло выльется с этой жидкостью. Использовать эту жидкость очень просто. Заливаем в двигатель, предварительно закрутивши сливную пробку конечно. Заводим автомобиль на 3-5 минут. При этом гоняем и греем нашу жидкость на старом масляном фильтре. После, глушим и сливаем в свободную емкость.
8. Меняем масляный фильтр на новый. Перед тем как поставить новый фильтр, налейте в него около 100 г свежего масла а также смажьте резиновое уплотнительное кольцо на нем.
9. Заливаем новое масло. Убедившись в том что сливная пробка закручена, и установлен новый фильтр очистки масла можем приступать к заливки нового масла ориентируясь по щупу. Уровень должен быть между минимальной и максимальной отметкой. Также, нужно помнить о том что после первого пуска двигателя немного масла уйдет и уровень опуститься.
10. Выполните повторную проверку уровня масла по щупу после первого пуска. Пусть двигатель поработает около 10 минут на холостых оборотах.

Замена топливного фильтра на Toyota Corolla 120, 150

Причины сбоев в работе топливной системы в автомобиле Toyota Corolla 120 могут быть различными

Диагностика и своевременная профилактика проблем с подачей горючего играет важное значение. Работоспособность бензонасоса напрямую зависит от того, насколько регулярно проводилась замена топливного фильтра Королла. Конструктивно изготовителями авто не предусмотрена быстрая замена топливного фильтрующего элемента

Инженеры совместили его в единый узел с насосом и расположили внутри бака, в который заливают горючее. Поэтому для замены потребуется демонтировать нижнюю часть заднего сидения. Для этого следует потянуть диван вверх, освободив его от пластмассовых креплений

Конструктивно изготовителями авто не предусмотрена быстрая замена топливного фильтрующего элемента. Инженеры совместили его в единый узел с насосом и расположили внутри бака, в который заливают горючее. Поэтому для замены потребуется демонтировать нижнюю часть заднего сидения. Для этого следует потянуть диван вверх, освободив его от пластмассовых креплений.

Замена топливного фильтра Королла 120 не отличается по порядку действий от той же операции в автомобиле Тойота в 150 кузове. Однако для последней модификации потребуется специальный П-образный съемник. Его может заменить самостоятельно изготовленное приспособление из деревянных планок. Оно необходимо, чтобы раскрутить узел.

Приобретая фильтрующий элемент, следует точно знать его артикул, так как на новую деталь необходимо будет устанавливать некоторые элементы со старого узла. Отдайте предпочтение оригинальному производителю. Фильтры для Тойота 120 и 150 не являются взаимозаменяемыми несмотря на то, что выполняют одни и те же функции.

Порядок разборки

Под задним сидением в центральной части расположено отверстие, через которое осуществляется допуск к месту крепления узла. Для того чтобы не повредить электрический разъем следует приоткрыть крышку, используя плоскую отвертку, а затем отстегнуть электроразъем. Только после этого можно получить возможность демонтировать крышку. Далее замена топливного фильтра Королла 150 (120) осуществляется следующим образом.

Отсоедините два топливопровода.

Используя головку или крестообразную отвертку, открутите крепежные болты, расположенные вокруг крышки. Не спешите открывать крышку. Обычно вокруг нее скапливается достаточно много пыли и грязи. Предотвратите ее попадание внутрь бака. Аккуратно извлеките узел, не повредив поплавок и кронштейн с Г-образным фильтром. Расположите фильтр на столе. Для разборки воспользуйтесь плоской отверткой небольшого размера. Демонтируйте верхнюю крышку. Для этого по очереди отогните защелки. Отсоедините один разъем, находящийся в корпусе узла.

Отсоедините нижнюю часть корпуса. Снимите резиновую заглушку. Демонтируйте стопорное кольцо, удерживающее Г-образную сетку. Демонтируйте поплавковый узел, потянув за него в направлении к верхней части фильтра

При демонтаже очистительных элементов обратите внимание на то, как расположены уплотнительные резинки (они в комплект нового фильтра не входят). Лучше всего заменить их на новые, но при отсутствии такой возможности. допускается переставить со старого узла

допускается переставить со старого узла.

Демонтируйте остальные детали узла, включая топливный насос и установите его в корпус нового фильтра. Установите новый фильтр в бак. Подсоедините теплопроводы и электрические разъемы.

Замена топливного фильтра на Тойота Королла 120 (150) предполагает наличие открытой емкости топливного бака, поэтому использование открытого огня и некоторых электрических приборов категорически недопустимо.

Признаки необходимости замены

Когда может потребоваться замена топливного фильтра на Тойота Королла 150 (120)? Первые признаки необходимости этой процедуры могут выражаться в незначительном снижение мощности, особенно при движении вверх.

Измерить давление, нагнетаемое топливным насосом в топливопроводе, также не будет лишним. Явными симптомами необходимости замены топливного фильтра является:

• ухудшение динамики разгона;
• увеличение расхода топлива;
• на низких оборотах ухудшается тяга;
• двигатель может плохо заводиться после простоя или глохнуть на холостом ходу.

Обязательно ориентируйтесь на пробег транспортного средства. Рекомендована замена топливного фильтра Toyota Corolla по достижении отметки 80 тысяч км. Однако, если следить за качеством топлива, то можно легко преодолеть отметку в 120 тысяч км.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Фильтр на других Короллах

На Королле с кузовом 100 фильтр расположен в моторном отсеке. Для его замены необходимо снять резиновый патрубок подачи воздуха от фильтра к модулю дроссельной заслонки. Патрубок зафиксирован обычными винтовыми хомутами с гайкой 10 мм. К фильтру подходит топливная трубка, закреплённая гайкой на 17 мм, сам фильтр закреплён на кузове двумя болтами 10 мм. Нижний шланг подвода топлива можно открутить через отверстие для рулевых тяг в левой арке. Давления в системе нет, поэтому течь бензина будет незначительной. После этого можно установить новый фильтр (часто используется самый дешёвый SCT ST 780). Аналогичная система фильтрации использована и на Короллах модели 110.

Ещё одним вариантом является праворульная модель 121 Королла Филдер, которая может быть с передним или с полным приводом. Расположение модуля на ней аналогично модели 120, но только на машинах с полным приводом. На таких комплектациях справа установлен дополнительный датчик топлива. При этом сам модуль имеет всего одну трубку. На машинах с передним приводом модуль установлен по центру кузова и к нему идут две трубки.

При вынимании модуля из бака необходимо снять дополнительную трубку забора топлива из второй секции бака. Эта трубка есть только на полноприводных Филдерах. На переднеприводной машине там стоит обычный клапан регулятора давления.

Хорошо виден датчик второй половины бака справа Одна трубка подачи топлива Крепление модуля снято На модуле видны трубки подачи топлива из другой секции бака Разобранный модуль Насос с новыми фильтрами в сборе

Порядок действий

Процедуру следует выполнять поэтапно. Сначала снять минусовую клемму с аккумулятора чтобы обесточить топливную систему. Затем обеспечить доступ к детали: для этого требуется снять обивку днища под задним левым креслом в салоне, это позволяет открыть крышку полости топливного бака.

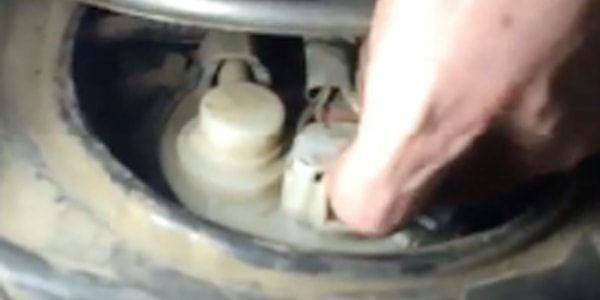

Снимаем крышку топливного насоса

Крышку необходимо снять. Поскольку она зафиксирована на герметике, потребуется сковырнуть ее при помощи отвертки. Прежде чем приступить к замене фильтра, потребуется пропылесосить места под обивкой днища и самой емкостью.

После этого требуется разомкнуть разъем, который питает бензонасос. Для того чтобы сбросить давление в топливной системе нужно несколько раз попытаться завести двигатель. Если этого не сделать то, при попытке отсоединить шланги, бензин под давлением брызнет наружу. Открыть топливный бак. Отсоединить шланги для прямой и обратной подачи горючего. Чтобы вытащить обратку, потребуется использовать отвертку и с ее помощью снять фиксатор; узнать его легко, он имеет желтый цвет. Затем нужно выкрутить 8 винтов посредством крестовой отвертки и вытащить насосный блок.

Снимаем клемму и отсоединяем шланги

Поплавок отсоединяется, для чего нужно сдвинуть защелку, после этого верхняя часть отсоединяется: для этого необходимо нажать на клипсы, которые размещены по кругу. Бензонасос нужно вытащить, затем вставить его в корпус нового фильтра. Сетку требуется промыть и использовать продув воздухом для удаления грязи, после чего собрать конструкцию в обратном порядке, не забыв поставить новые уплотнители.

Старый и новый фильтры

Данная инструкция подходит для замены фильтра на Тойота Королла в кузове 120. Если говорить о модификации в кузове 150, то вместо крышки бензобака из металла на горловину требуется надеть пластиковое кольцо, которое оснащается уплотнителем из резины. Чтобы снять блок, нужно скрутить кольцо по направлению против часовой, после ослабления резиновой вкладки демонтировать насосный блок. Чтобы открутить деталь, можно использовать молоток, им нужно наносить аккуратные удары через наставки из дерева. Фильтр для автомобиля в 150 кузове несколько отличается по конструкции: у него другая заборная сетка, а устройство тонкой очистки идет отдельно.

Фильтрующий элемент в топливной системе автомобиля Toyota Corolla играет очень большую и важную роль. Он удаляет из топлива различные механические частицы и конденсат, чем обеспечивает нормальную работу двигателя на долгий срок. Конструкция топливного фильтра на Toyota Corolla отличается от аналогичных образцов на многие брендовые модели. Кроме того, особенности строения фильтрующего модуля, во многом еще зависят от модификации кузова автомобиля. Так, к примеру, автомобили Corolla в 150-м и 120-м кузовах 2007 и 2008 годов выпуска имеют бензонасос и фильтр разных видов, что никак не отражается на принципе их замены, которая является идентичной.

В данной статье мы поделимся с вами информацией о фильтре в оригинальном исполнении и о периодичности его замены. Вы узнаете обо всех видах топливных фильтров для Короллы на российском рынке и ознакомитесь с пошаговой инструкцией по их замене.

Какой топливный фильтр лучше

В магазинах автомобильных запчастей можно купить расходники известных брендов с мировым именем и безупречной репутацией. Возможность выбрать лучшие запчасти позволяет защитить двигатель автомобиля от некачественного топлива. Наши эксперты не выявили универсального топливного фильтра, ведь производители выпускают продукцию для машин разного класса. Команда VyborExperta.ru рекомендует следующие модели:

• Mannfilter WK 69/2 – для немецких автомобилей;
• Filtron PP 839 – для тех, кто запланировал бюджетный и качественный ремонт;
• Nipparts N1331054 – для плановой замены на кроссоверах Nissan;
• Knecht KL 581 – для дизелей внедорожников;
• Diesel Technic 2.12232 – для мощной спецтехники и грузовиков.

Все представленные в обзоре бренды достойны внимания автовладельцев, но только лучшие модели смогли завоевать сердца экспертов качеством, надежностью и эффективностью.

Пошаговая инструкция по замене своими руками

Стоимость замены фильтра в сервис-центрах колеблется от 840 руб. до 2,5 тыс. руб. Некоторые мастерские предлагают осуществить ее и за 300 руб., но только в рамках комплексного обслуживания, что по факту обходится еще дороже.

А так как ничего сложного в этой операции нет, многие владельцы проводят ее самостоятельно

Важно только при выполнении работ точно следовать инструкции и соблюдать все правила пожарной безопасности

120-й кузов

Для данной модели принята такая последовательность работ по замене:

1. Получить доступ к люку, расположенному в днище машины. Для этого снять левое заднее сиденье и убрать изоляционное покрытие.
2. Тщательно очистить люк и место вокруг него.
3. С помощью шлиц-отвертки открепить и снять крышку лючка, установленную на мастике (счищать последнюю с прилегающих поверхностей не требуется – она многоразовая).
4. Удалить грязь с крышки топливного модуля.
5. Отсоединить разъем питания с колодки насоса.
6. Так как в магистрали под давлением продолжает сохраняться топливо и при снятии трубок оно может залить весь салон, запустить двигатель для его полной выработки. Эта мера носит обязательный характер и имеет не только косметико-профилактическое, но и противопожарное назначение.
7. Отсоединить 2 трубки: прямой подачи горючего к мотору (сдвинуть фиксатор в сторону) и возвратную из адсорбера (освободить кольцевой пружинный зажим).
8. Удалив крестообразной отверткой 8 винтов, вынуть модуль из бензобака. Это самая сложная операция, т. к. во время извлечения надо постоянно следить за тем, чтобы не повредить датчик топлива и прикрепленный поплавок на длинном рычажке.
9. Все остальные действия осуществлять на поддоне. Аккуратно освободив разъемные клипсы, находящиеся в верхней части, разъединить корпус на 2 части.
10. Извлечь бензонасос, приложив усилие, т. к. уплотнительные резиновые кольца, обеспечивающие давление в топливной системе, создают этому помеху. Отсоединить фильтр от насоса.
11. Продуть корпус агрегата и цилиндр с сеткой ФГО сжатым воздухом (дополнительно промыть в солярке или составе для очистки карбюраторов).
12. Провести замену бумажных прокладок ФТО.

Сборка и установка модуля на место производятся строго в обратном порядке.

Снимаем скобу, которая держит корпус фильтра.

На хетчбэках 2006 г. выпуска и 120-х Toyota Corolla английской сборки топливные фильтры устанавливаются иначе.

Поэтому и процедура замены имеет некоторые отличия:

1. Люк крепится не на мастике, а на 4 болтах под крестовую отвертку.
2. Для демонтажа модуля требуется специальный съемник.
3. Перед разбором корпуса надо отсоединить шланг у основания, разогрев его феном.
4. Насос и фильтр внутри модуля закреплены на 3 защелках. Чтобы добраться до ФГО, нужно предварительно снять топливный датчик. От крышки фильтр также можно отсоединить только с помощью фена.
5. Топливные трубки срезаются. При этом их нужно запомнить (или промаркировать), так как ни на входящей, ни на выходящей нет никаких различающих обозначений.
6. Насос из фильтра извлекается путем выдавливания. Для этого можно использовать болт или отвертку.
7. При установке нового фильтра надо проследить, чтобы монтируемые трубки легко сгибались (в баке модуль находится в поджатом положении).
8. Находящийся в металлическом стакане фильтр грубой очистки достаточно промыть средством для карбюраторов.
9. Особого внимания требуют установка трубок на штуцеры и последующая проверка герметичности соединения. Для этого можно воспользоваться мыльным раствором и продувкой с помощью насоса.

150-й кузов

Основными нюансами замены на 150-м кузове являются:

1. Съем пластмассового резьбового кольца с резиновым уплотнителем, которым модуль крепится на баке. Процедура требует аккуратности, т. к. нельзя расколоть или повредить пластик. Для этого лучше всего использовать либо деревянный брусок, который упирают в ребра кольца и направляют несильными ударами киянки, либо газовый ключ. Демонтаж производится против часовой стрелки. Точно так же осуществляется и отсоединение трубок для вентиляции полости бензобака.
2. Подбор уплотнителей. В место совмещения топливного насоса с корпусом фильтра устанавливают большое резиновое кольцо 90301-08020, а в штуцер подводки к обратному клапану (в нижней части) – меньшее, 9031-04013.
3. Установка прокладки под гайку (при обратном монтаже модуля). При закручивании гайки надо обязательно совместить имеющуюся на ней риску с меткой на кузове, расположенной возле топливного шланга, и только после этого приступать к затягиванию.

Установленный на место новый фильтр.
